1. 原理:变阻器是利用调节____来连续改变接入电路的电阻的,其电路符号为____;常见的变阻器有____、____和电位器。

答案：
导体接入电路的长度；；滑动变阻器；电阻箱

2. 铭牌:标有“20 Ω 1 A”字样,其中“20 Ω”表示滑动变阻器的最大阻值是 20 Ω,“1 A”表示允许通过的最大电流是 1 A。

答案： 滑动变阻器的最大阻值是 20 Ω；允许通过的最大电流是 1 A

3. 使用方法
(1)应串联(选填“串联”或“并联”)在电路中。
(2)接线柱采用“一上一下”的连接方式(连接如图所示的接线柱CA、CB、DA 或DB)。
(3)在电路中的作用:保护电路;改变电路中的电流以及部分电路两端的电压。
(4)注意事项:闭合开关前,滑片置于阻值最大处。

答案：
(1) 串联
(2) 一上一下；CA；DB
(3) 保护电路；改变电路中的电流以及部分电路两端的电压
(4) 阻值最大处

1. 如图是滑动变阻器的结构示意图,a、b、c、d 是它的四个接线柱,P 是滑片。要使滑片 P 向左滑动时,接入电路的电阻变小,应连接的接线柱是(B)
A. a、b
B. a、c
C. a、d
D. c、d

答案： B

2. 如图所示,滑动变阻器的铭牌上标有“20 Ω 2 A”的字样,当 C、D 接入电路中时,变阻器接入电路的电阻为0Ω;当 A、B 接入电路时,变阻器接入电路的电阻为20Ω;将 A、D 接入电路,闭合开关前,滑片 P 应位于最右(选填“左”或“右”)端。

答案： 0；20；右

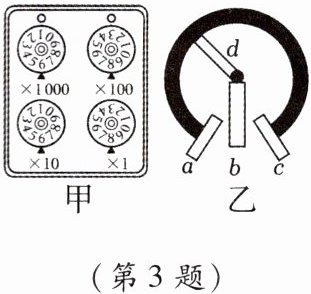

3. 如图甲所示的电阻箱的示数为6868Ω,此电阻箱的可调范围是0 ~ 9999 Ω。它与滑动变阻器相比,最大的好处是能直接读出接入电路的电阻值。如图乙所示为广泛使用的旋钮式变阻器的结构图,它通过改变有效长度(选填“有效长度”“粗细”或“材料”)来改变接入电路的电阻,若想用该变阻器调节灯泡的亮度,将 a、b 两接线柱连入电路,逆时针(选填“顺时针”或“逆时针”)旋转旋钮,灯泡的亮度将变亮。

答案： 6 868；0 ~ 9 999 Ω；能直接读出接入电路的电阻值；有效长度；逆时针

4. 如图所示为滑动变阻器的两种接入电路的情况,甲变阻器接入电路的电阻丝是____PB__(选填“AP”“PB”或“AB”)段;当滑片 P 都向右移动时,甲变阻器接入电路部分的电阻会__减小__,乙变阻器接入电路部分的电阻会__减小__。(后两空均选填“增大”“减小”或“不变”)

答案： PB；减小；减小
