1. 电路的基本组成
(1)电源:能持续供电的装置。从能量转化的角度看,电源是把其他形式的能转化为电能的装置。通常有直流电源和交流电源。
(2)用电器:利用电能工作的装置,它与电源连接后,可以将电能转化为我们需要的能。
(3)开关:控制电路通断的元件。
(4)导线:连接电路。

答案： 1.
(1) 供电；其他形式；电；直流；交流
(2) 电能；电
(3) 通断
(4) 连接

2. 电路元件符号:电池:____;灯泡:____;电铃:____;电动机:____;开关:____;电阻器:____。用____表示电路连接的图,叫作电路图。

答案：
2. ；电路元件符号

3. 最常用的直流电源是电池。它有正、负两极,正极用+表示,负极用-表示。当直流电源对用电器供电时,电流的方向是由电源的正极经用电器到电源负极。

答案： 3. 电池；+；-；正；负

4. 电路的三种状态:通路、断路和短路。如果不经过用电器,用导线直接将电源两极相连,就会形成短路,极易损坏电源,甚至造成火灾等严重后果。

答案： 4. 通；断；短；短；电源

5. 连接电路时的注意事项
(1)在连接电路的过程中,开关必须处于断开状态。
(2)将导线接到电路元件的接线柱上,应旋紧螺帽,以保证接触良好。

答案： 5.
(1) 断开
(2) 接线柱；螺帽

1. 用移动电源给手机充电,此时手机电池是用电器;当我们使用已经充满电的手机看电视剧或看教学视频时,此时手机电池是电源。(均选填“电源”“开关”或“用电器”)

答案： 1. 用电器；电源

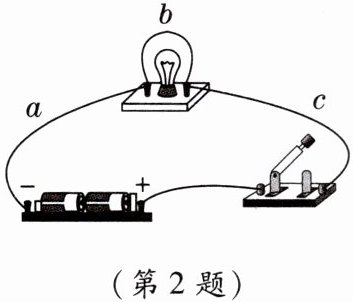

2. 如图所示,开关闭合后,电路的这种状态叫作短路,可能会将电源(选填“电源”或“灯泡”)烧坏;若要使小灯泡发光,应该去掉导线b(选填“a”“b”或“c”);若同时去掉导线b、c,电路的这种状态叫作断路。

答案： 2. 短；电源；b；断

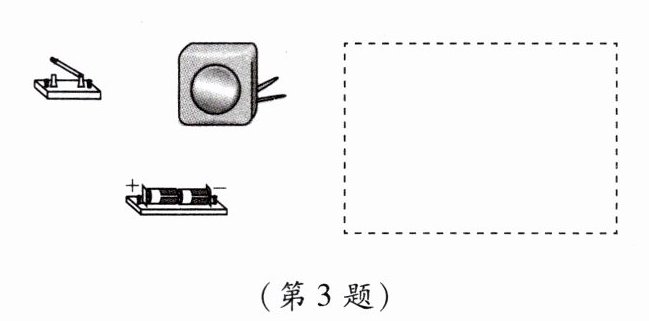

3. 在图中有电子门铃、电源和开关,请用笔画线表示导线把它们连起来,使得门铃能够正常工作,并在虚线框中画出相应的电路图。电子门铃可以用“—电子门铃—”这样的符号表示。

答案：

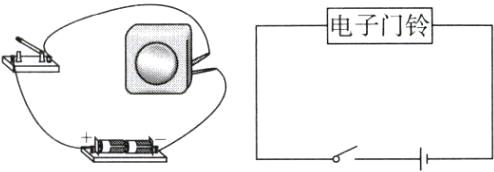

3. 如图所示
