实验1 探究串联电路电流和电压的特点
实验器材：电源、电流表、小灯泡、开关、导线若干

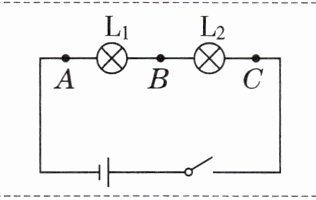

电路设计：
提出问题：闭合开关后，通过点A、B、C三处的电流$I_{A}$、$I_{B}$、$I_{c}$之间有什么关系？灯$L_{1}$两端的电压$U_{1}$、灯$L_{2}$两端的电压$U_{2}$与总电压U之间又有什么关系
实验步骤：
（1）选用两个规格
（2）用电流表测出通过点A、B、C三处的电流，将测得的数据填入表1
（3）用电压表测出灯$L_{1}$两端的电压$U_{1}$、灯$L_{2}$两端的电压$U_{2}$与
（4）换用
数据记录：
表1
|序号|电流|
|----|----|
| |$I_{A}/A$|$I_{B}/A$|$I_{C}/A$|
|1|0.14|0.14|0.14|
|2|0.20|0.20|0.20|
|3|0.24|0.24|0.24|
表2
|序号|电压|
|----|----|
| |$U_{1}/V$|$U_{2}/V$|$U/V$|
|1|2.0|2.5|4.5|
|2|2.4|2.1|4.5|
|3|1.9|2.6|4.5|
实验结论：实验表明，在串联电路中，电流处处相等（用字母表示为
实验器材：电源、电流表、小灯泡、开关、导线若干
电路设计：
提出问题：闭合开关后，通过点A、B、C三处的电流$I_{A}$、$I_{B}$、$I_{c}$之间有什么关系？灯$L_{1}$两端的电压$U_{1}$、灯$L_{2}$两端的电压$U_{2}$与总电压U之间又有什么关系
实验步骤：
（1）选用两个规格
不同
的小灯泡，按照设计的电路图连接电路（2）用电流表测出通过点A、B、C三处的电流，将测得的数据填入表1
（3）用电压表测出灯$L_{1}$两端的电压$U_{1}$、灯$L_{2}$两端的电压$U_{2}$与
总电压U
，将测得的数据填入表2中（4）换用
不同
规格的小灯泡或改变电源电压
，重复上述实验并记录数据数据记录：
表1
|序号|电流|
|----|----|
| |$I_{A}/A$|$I_{B}/A$|$I_{C}/A$|
|1|0.14|0.14|0.14|
|2|0.20|0.20|0.20|
|3|0.24|0.24|0.24|
表2
|序号|电压|
|----|----|
| |$U_{1}/V$|$U_{2}/V$|$U/V$|
|1|2.0|2.5|4.5|
|2|2.4|2.1|4.5|
|3|1.9|2.6|4.5|
实验结论：实验表明，在串联电路中，电流处处相等（用字母表示为
$I_{A}=I_{B}=I_{C}$
），电路两端的总电压等于各部分电路两端的电压之和
（用字母表示为$U=U_{1}+U_{2}$
）
答案：
①不同 ②总电压U ③不同 ④电源电压
⑤$I_{A}=I_{B}=I_{C}$ ⑥之和 ⑦$U=U_{1}+U_{2}$
⑤$I_{A}=I_{B}=I_{C}$ ⑥之和 ⑦$U=U_{1}+U_{2}$
实验2 探究并联电路电流和电压的特点
实验器材：电源、电压表、小灯泡、开关、导线若干
电路设计：
提出问题：闭合开关后，电路中的干路电流$I_{A}$与支路电流$I_{B}$、$I_{C}$之间有什么关系？灯$L_{1}$两端的电压$U_{1}$、灯$L_{2}$两端的电压$U_{2}$与总电压U之间又有什么关系
实验步骤：
（1）按照电路图连接实物电路
（2）将电流表串联到电路中的A处，测出①____，再将电流表分别串联在电路中的B、C处，测出支路电流$I_{B}$、$I_{C}$，将测得的数据填入表1中
（3）将电压表并联在电路中的AF处，测出②____，再将电压表并联在BE、CD处，分别测出灯$L_{1}$两端的电压$U_{1}$、灯$L_{2}$两端的电压$U_{2}$，将测得的数据填入表2中
（4）换用③____规格的灯泡或改变④____，重复上述实验并记录数据
数据记录：
表1
|序号|电流|
|----|----|
| |$I_{A}/A$|$I_{B}/A$|$I_{C}/A$|
|1|0.30|0.12|0.18|
|2|0.40|0.18|0.22|
|3|0.50|0.24|0.26|
表2
|序号|电压|
|----|----|
| |$U_{1}/V$|$U_{2}/V$|$U/V$|
|1|1.5|1.5|1.5|
|2|3|3|3|
|3|4.5|4.5|4.5|
实验结论：实验表明，在并联电路中，干路电流等于各支路电流⑤____（用字母表示为⑥____），电路两端的总电压与各支路两端的电压⑦____（用字母表示为⑧____）
实验器材：电源、电压表、小灯泡、开关、导线若干
电路设计：
提出问题：闭合开关后，电路中的干路电流$I_{A}$与支路电流$I_{B}$、$I_{C}$之间有什么关系？灯$L_{1}$两端的电压$U_{1}$、灯$L_{2}$两端的电压$U_{2}$与总电压U之间又有什么关系
实验步骤：
（1）按照电路图连接实物电路
（2）将电流表串联到电路中的A处，测出①____，再将电流表分别串联在电路中的B、C处，测出支路电流$I_{B}$、$I_{C}$，将测得的数据填入表1中
（3）将电压表并联在电路中的AF处，测出②____，再将电压表并联在BE、CD处，分别测出灯$L_{1}$两端的电压$U_{1}$、灯$L_{2}$两端的电压$U_{2}$，将测得的数据填入表2中
（4）换用③____规格的灯泡或改变④____，重复上述实验并记录数据
数据记录：
表1
|序号|电流|
|----|----|
| |$I_{A}/A$|$I_{B}/A$|$I_{C}/A$|
|1|0.30|0.12|0.18|
|2|0.40|0.18|0.22|
|3|0.50|0.24|0.26|
表2
|序号|电压|
|----|----|
| |$U_{1}/V$|$U_{2}/V$|$U/V$|
|1|1.5|1.5|1.5|
|2|3|3|3|
|3|4.5|4.5|4.5|
实验结论：实验表明，在并联电路中，干路电流等于各支路电流⑤____（用字母表示为⑥____），电路两端的总电压与各支路两端的电压⑦____（用字母表示为⑧____）
答案：
①干路电流$I_{A}$ ②总电压U ③不同 ④电源电压
⑤之和 ⑥$I_{A}=I_{B}+I_{C}$ ⑦相等 ⑧$U=U_{1}=U_{2}$
⑤之和 ⑥$I_{A}=I_{B}+I_{C}$ ⑦相等 ⑧$U=U_{1}=U_{2}$
