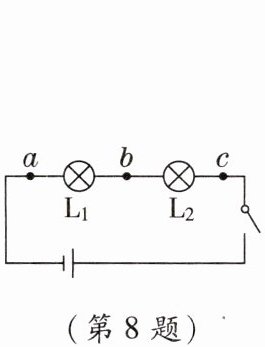

8. 如图所示,在探究串联电路中的电压关系时,小华同学用电压表测出$ab$、$bc$、$ac$两端的电压分别为$U_{ab}=2V$,$U_{bc}=2V$,$U_{ac}=4V$,在表格中记录数据后,下一步应该做的是(
A. 整理器材,结束实验
B. 换用不同规格的小灯泡,再测出几组电压值
C. 分析数据,得出结论
D. 换用电压表的另一量程,再测出一组电压值
B
)A. 整理器材,结束实验
B. 换用不同规格的小灯泡,再测出几组电压值
C. 分析数据,得出结论
D. 换用电压表的另一量程,再测出一组电压值
答案：
B
9. 在如图所示的电路中,开关$S$闭合后,电压表$V_{1}$的示数是$3V$,电压表$V_{2}$的示数也是$3V$,则灯泡$L_{1}$两端的电压是
3
$V$,灯泡$L_{2}$两端的电压是3
$V$,电源两端的电压是3
$V$。
答案：
$3$；$3$；$3$

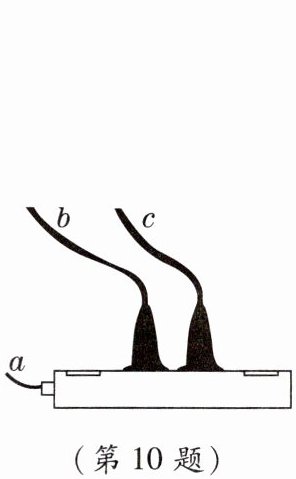

10. 如图所示的插线板中,$a$接电源,$b$接台灯,$c$接电风扇,两个用电器____
并联
(选填“串联”或“并联”)接入电路中,用电器正常工作时,$a$、$b$、$c$中电流最大的是____$a$
处。
答案：
并联；$a$
11. 如图甲所示,灯泡$L_{1}$、$L_{2}$的连接方式是
并联
(选填“串联”或“并联”)。已知$A_{1}$的示数为$0.8A$,$A_{2}$的示数如图乙所示,则干路电流是0.8
$A$,通过$L_{1}$的电流是0.56
$A$。若灯泡$L_{2}$突然断路,此时电流表$A_{1}$的示数变小
,电流表$A_{2}$的示数变小
。(后两空均选填“变大”或“变小”)
答案：
并联；$0.8$；$0.56$；变小；变小

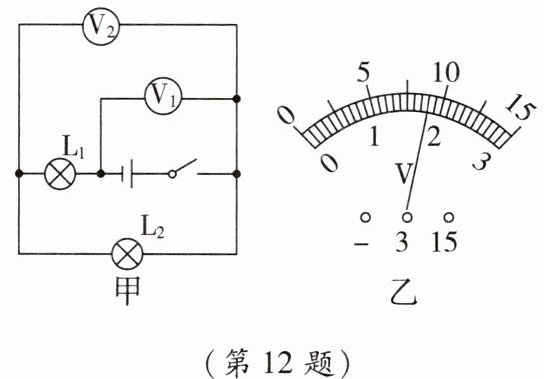

12. 如图甲所示电路,电压表$V_{1}$、$V_{2}$均有$0\sim 3V$和$0\sim 15V$两个量程,闭合开关后,两电压表指针偏转均如图乙所示,则灯泡$L_{2}$两端的电压为
1.8
$V$,灯泡$L_{1}$两端的电压为7.2
$V$。
答案：
$1.8$；$7.2$
