实验 探究杠杆的平衡条件
1. 实验目的: 探究杠杆的平衡条件。
2. 实验器材: 带支架且刻度均匀的杠杆、钩码、弹簧测力计、细线等。
3. 实验步骤:
(1) 组装及调节:

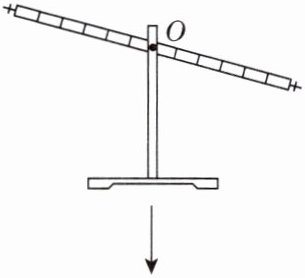

安装杠杆, 调节杠杆两端的
(2) 进行实验:
在杠杆左边挂上一定数量的钩码, 用弹簧测力计在右边某一位置
(3)
① 保持钩码和弹簧测力计的位置不变, 改变
② 保持钩码的数量和位置不变, 改变
③ 保持弹簧测力计的位置和钩码的数量不变, 改变
4. 实验数据记录:
| 序号 | $ F_{1}/N $ | $ l_{1}/cm $ | $ F_{2}/N $ | $ l_{2}/cm $ |
| :---: | :---: | :---: | :---: | :---: |
| ① | | | | |
| ② | | | | |
| ③ | | | | |
| ④ | | | | |
5. 实验结论:
通过分析实验数据, 可得出杠杆的平衡条件是
1. 实验目的: 探究杠杆的平衡条件。
2. 实验器材: 带支架且刻度均匀的杠杆、钩码、弹簧测力计、细线等。
3. 实验步骤:
(1) 组装及调节:
安装杠杆, 调节杠杆两端的
平衡螺母
, 使杠杆在水平
位置平衡。(2) 进行实验:
在杠杆左边挂上一定数量的钩码, 用弹簧测力计在右边某一位置
竖直
拉住杠杆, 设弹簧测力计对杠杆竖直向下的拉力 $ F_{1} $ 是动力, 动力臂为 $ l_{1} $, 钩码对杠杆的拉力 $ F_{2} $ 是阻力, 阻力臂为 $ l_{2} $。(3)
控制变量法
的应用: 杠杆在水平
位置平衡时, 测量 $ F_{1} $、$ l_{1} $、$ F_{2} $、$ l_{2} $ 的大小, 并将数据记录在下表中。① 保持钩码和弹簧测力计的位置不变, 改变
钩码的数量
;② 保持钩码的数量和位置不变, 改变
弹簧测力计的位置
;③ 保持弹簧测力计的位置和钩码的数量不变, 改变
钩码的位置
。4. 实验数据记录:
| 序号 | $ F_{1}/N $ | $ l_{1}/cm $ | $ F_{2}/N $ | $ l_{2}/cm $ |
| :---: | :---: | :---: | :---: | :---: |
| ① | | | | |
| ② | | | | |
| ③ | | | | |
| ④ | | | | |
5. 实验结论:
通过分析实验数据, 可得出杠杆的平衡条件是
动力×动力臂=阻力×阻力臂
, 用字母表示可以写成$ F_{1}l_{1}=F_{2}l_{2} $
。
答案：
3.
(1)平衡螺母;水平
(2)竖直
(3)控制变量法;水平
①钩码的数量 ②弹簧测力计的位置 ③钩码的位置
5. 动力×动力臂=阻力×阻力臂; $ F_{1}l_{1}=F_{2}l_{2} $
(1)平衡螺母;水平
(2)竖直
(3)控制变量法;水平
①钩码的数量 ②弹簧测力计的位置 ③钩码的位置
5. 动力×动力臂=阻力×阻力臂; $ F_{1}l_{1}=F_{2}l_{2} $
