《2025年点拨训练九年级物理上册苏科版》

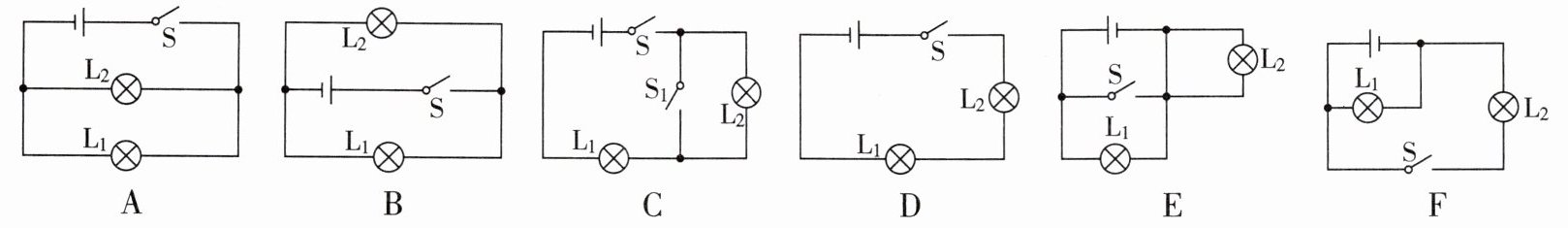

5. 如图所示的电路中，开关均闭合后，灯泡L₁与L₂串联的电路是____D____，灯泡L₁与L₂并联的电路是____ABF____。(均填字母)

答案： D；ABF

1. 串联电路的连接方法:先找电源正极,沿____方向顺序前进直到电源负极为止。

答案： 1. 电流

2. 并联电路的连接方法:从电源正极开始,先完成一条____的连接,找准____,再把另一条支路准确接上。

答案： 2. 支路；分支点

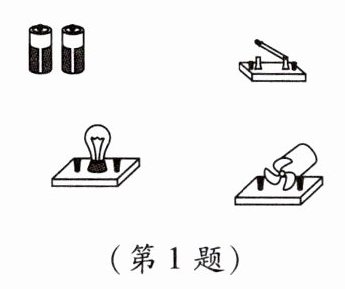

1. 请用笔画线代替导线,完成图中实物的连接。要求:电动机和小灯泡串联在电路中,开关控制整个电路。(导线不能交叉)

答案：
如图所示

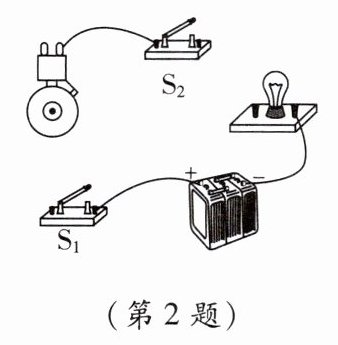

2. 如图所示,请用笔画线代替导线将电路连接完整,要求:电铃与灯泡并联,开关$S_{1}$控制整个电路,开关$S_{2}$只控制电铃。

答案：
如图所示

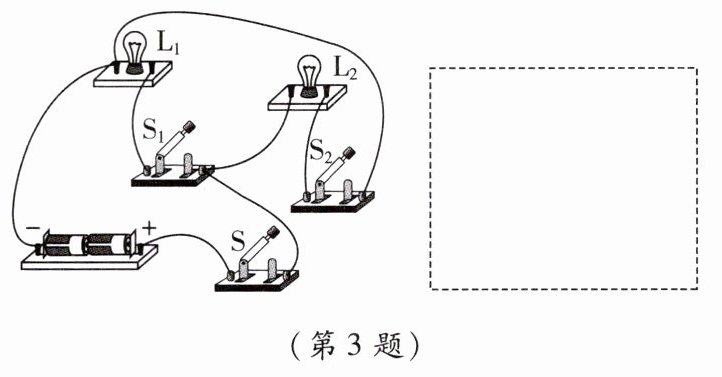

3. 请你根据如图所示的实物连接,在虚线框中画出相应的电路图。

答案：
如图所示

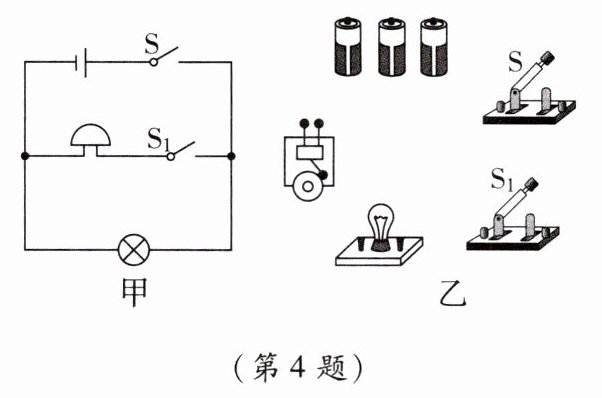

4. 根据图甲的电路图连接实物图图乙。(导线不能交叉)

答案：
如图所示

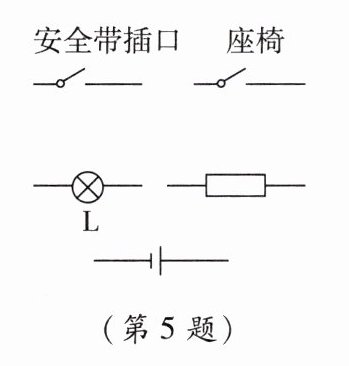

5. 汽车的座椅和安全带插口各相当于一个开关,人坐在座椅上时,座椅开关闭合,指示灯亮;将安全带插入插口时(这时插口开关闭合),指示灯又熄灭。请将如图所示的元件连接成一个符合安全要求的电路图。

答案：
如图所示
