1. 电压
(1) 电路中电流的形成是由于电路两端存在
(2) 电源的作用就是使
(3) 在国际单位制中，电压的单位是
(1) 电路中电流的形成是由于电路两端存在
电压
。(2) 电源的作用就是使
正负极
间维持一定的电压
。电压用字母$U$
表示。(3) 在国际单位制中，电压的单位是
伏特
，简称伏
，符号为$V$
。电压的常用单位还有千伏($kV$)
和毫伏($mV$)
。换算关系：$1kV=$$1000$
$V$；$1V=$$1000$
$mV$。
答案：
(1)电压
(2)正负极;电压;$U$
(3)伏特;伏;$V$;千伏($kV$);毫伏($mV$);$1000$;$1000$
(1)电压
(2)正负极;电压;$U$
(3)伏特;伏;$V$;千伏($kV$);毫伏($mV$);$1000$;$1000$
2. 电源、用电器、电气仪表等设备，通常都规定了
正常工作
的电压，称为额定电压。例如，小灯泡上标注的“$2.5V$”或“$3.8V$”就是额定电压
。用电器正常工作时的电流，称为额定电流
。
答案：
正常工作;额定电压;额定电流
3. 电压表(如图)：
(1) 电路两端的电压可用
(2) 把标有“$-$”的接线柱和标有“$3$”的接线柱接到电路中，就表示选用
(1) 电路两端的电压可用
电压表
测量。实验室中常用的是双
量程电压表，左边的接线柱标有-
，其余两个接线柱分别标有3
和15
。(2) 把标有“$-$”的接线柱和标有“$3$”的接线柱接到电路中，就表示选用
$0\sim 3V$
的量程，此时应依据刻度盘下
排的刻度读数，分度值为$0.1$
$V$。把标有“$-$”的接线柱和标有“$15$”的接线柱接到电路中，就表示选用$0\sim 15V$
的量程，此时应依据刻度盘上
排的刻度读数，分度值为$0.5$
$V$。
答案：
(1)电压表;双;$-$;$3$;$15$
(2)$0\sim 3V$;下;$0.1$;$0\sim 15V$;上;$0.5$
(1)电压表;双;$-$;$3$;$15$
(2)$0\sim 3V$;下;$0.1$;$0\sim 15V$;上;$0.5$
4. 电压表的正确使用
(1) 使用前，应先检查指针是否
(2) 电压表应与待测电路
(3) 被测电压大小不能超过电压表的
(1) 使用前，应先检查指针是否
指零
，若有偏差，则要用螺丝刀旋转表盘上的调零螺丝
，将指针调至零位
。(2) 电压表应与待测电路
并
联，使电流从电压表标有3
或15
的接线柱流入，从标有-
的接线柱流出。(3) 被测电压大小不能超过电压表的
量程
。一般先试用大
量程，若电压表示数在小量程范围内，则应改用小
量程。
答案：
(1)指零;调零螺丝;调至零位
(2)并;$3$;$15$;$-$
(3)量程;大;小
(1)指零;调零螺丝;调至零位
(2)并;$3$;$15$;$-$
(3)量程;大;小
1. 一节新干电池的额定电压为
1.5
$V$，合为1500
$mV$；家庭电路中电灯的额定电压为220
$V$，合为0.22
$kV$。
答案：
$1.5$;$1500$;$220$;$0.22$

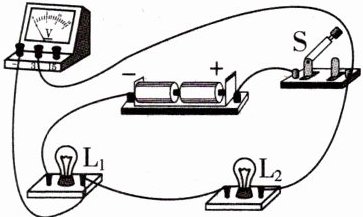

2. 如图所示的电路，当开关$S$闭合时，$L_{1}$、$L_{2}$是
串
联的；电压表测量的是$L_{2}$
两端的电压。
答案：
串;$L_{2}$
3. 如图所示，小明制作了一个水果电池，他利用电压表测量水果电池的电压。由图可知：该水果电池的正极是
铜
片，此时水果电池提供的电压为0.6
$V$，用水果电池给电路供电时，能量的转化情况是将化学
能转化为电
能。
答案：
铜;$0.6$;化学;电
4. 如图所示的电路，电源电压恒为$3V$，当开关$S$、$S_{1}$均闭合时，电压表的示数为
3
$V$，灯泡$L_{2}$会短路
(选填“短路”“断路”或“正常工作”)。
答案：
$3$;短路
