《2024年基础训练大象出版社八年级物理上册人教版》

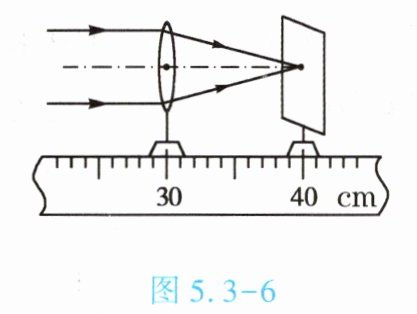

3. (★★★)如图5.3 - 6所示,一束平行光经过一凸透镜,调节光屏的位置,直到在屏上得到一个最小、最亮的光斑。小明用此凸透镜做“探究凸透镜成像的规律”实验,当物体距凸透镜30cm时,重新调节光屏的位置,可得清晰的【 】


A.倒立、缩小的实像
B.倒立、等大的实像
C.倒立、放大的实像
D.正立、放大的虚像

答案： A

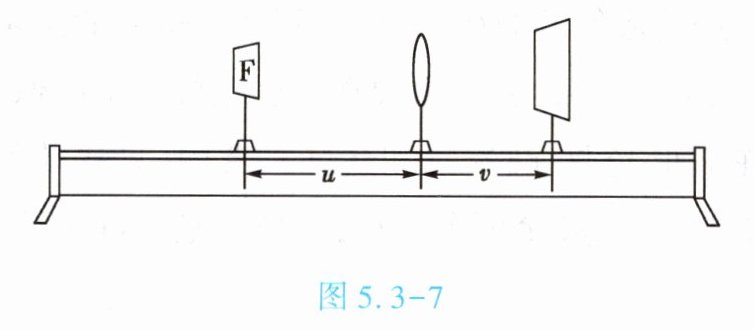

4. (★★★)(双选)小明利用如图5.3 - 7所示的装置“探究凸透镜成像的规律”。将F形光源放在凸透镜左侧适当位置,调整光屏到凸透镜的距离,使F形光源在光屏上成清晰的像,分别测出物距u和像距v,实验数据如下表。

|实验次数|1|2|3|4|5|
|物距u/cm|60|30|20|15|12|
|像距v/cm|12|15|20|30|60|
下列说法正确的是【 】

A.该凸透镜的焦距为20cm
B.从第1次实验到第5次实验,成在光屏上的像越来越大
C.当u = 45cm时,移动光屏,可在光屏上成倒立、缩小的清晰实像
D.若换用焦距为5cm凸透镜重复实验,对应的像距都会变大

答案： BC

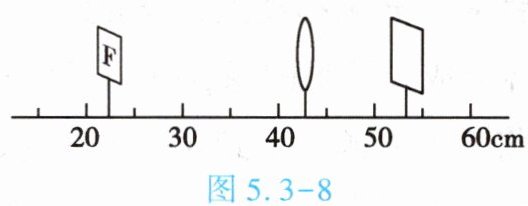

5. (★★★)小华用光具座研究凸透镜成像规律,按如图5.3 - 8调整完毕,在光屏上得到F形光源清晰的像(图中未画出)。保持F形光源、凸透镜、光屏位置不变,小华用不透光的纸板遮住凸透镜上半部分,则在光屏上观察到的像是【 】


A.F形光源的上半部分,亮度变暗
B.F形光源的下半部分,亮度变暗
C.完整的F形光源,亮度变暗
D.完整的F形光源,亮度不变

答案： C

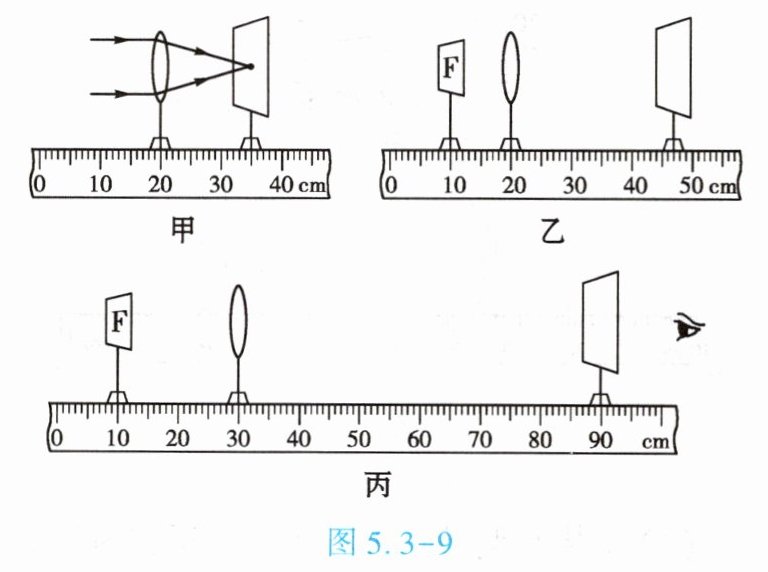

6. (★★★)在“探究凸透镜成像的规律”实验中：

(1)如图5.3 - 9甲所示,让平行光正对着凸透镜照射,左右移动光屏,直到光屏上出现一个最小、最亮的光斑,测得凸透镜的焦距f = ______cm。
(2)如图5.3 - 9乙所示,保持F形光源和凸透镜的位置不变,左右移动光屏,在光屏上能否得到清晰的像？为什么？答：______,理由是______。
(3)如图5.3 - 9丙所示,F形光源能在光屏上形成清晰的像,此像是______、______的实像。如果此时撤去光屏,人眼在如图5.3 - 9丙所示的位置______(填“能”或“不能”)直接看到F形光源的实像。
(4)在图5.3 - 9丙中,保持凸透镜的位置不变,如果F形光源向左移动5cm,为了在光屏上得到一个清晰的像,光屏应该向______(填“左”或“右”)移动。

答案： 15.0
不能
物距小于一倍焦距
放大
倒
立
能
左
