《2024年基础训练大象出版社八年级物理上册人教版》

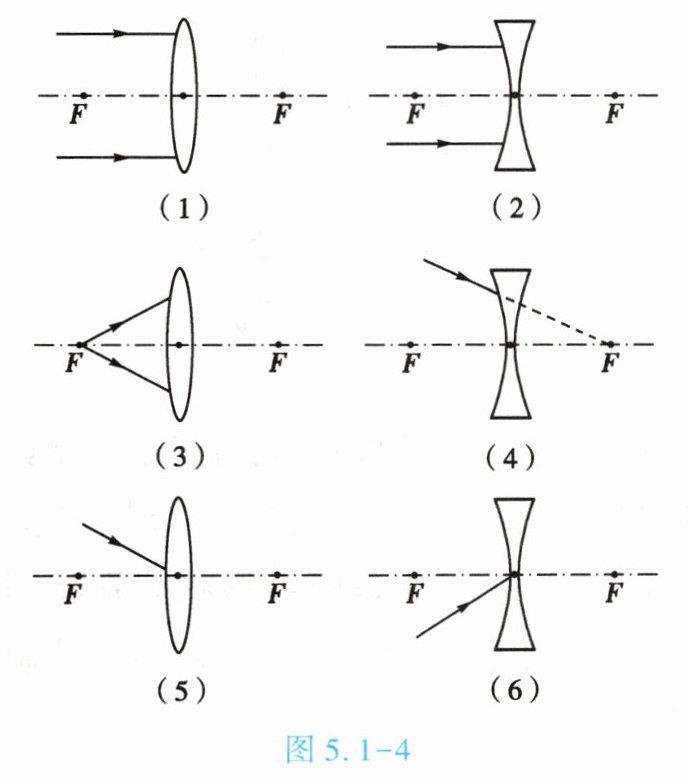

4. (★★)完成图5.1-4中的光路图。

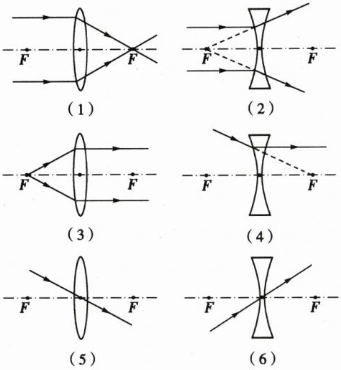

答案：

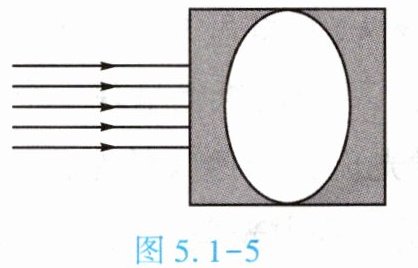

1. (★★★)(双选)截面为正方形、中空部分为椭圆形的玻璃体如图5.1-5所示,则这个玻璃体【】


A.可以看做两块凹透镜
B.可以看做一块凸透镜
C.对图示光束具有发散作用
D.对图示光束具有会聚作用
透镜对光的作用

答案： AC

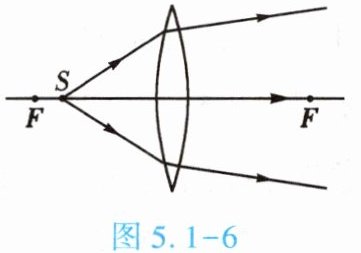

2. (★★)放在凸透镜主光轴上焦点F以内的点光源S发出的光通过凸透镜后的光路如图5.1-6所示,则下列说法正确的是【】


A.凸透镜可以对光起发散作用
B.凸透镜只对平行于主光轴的光起会聚作用
C.通过凸透镜后的光是发散的,因此凸透镜对光起发散作用
D.通过凸透镜后的光发散程度比原来的小,仍然是会聚作用的一种表现

答案： D

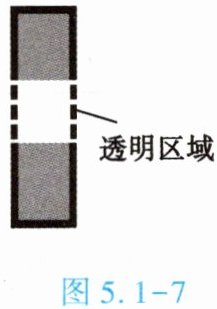

3. (★★)如图5.1-7所示,小明发现有一个盒子,里面放了一块透镜,但是手指接触不到透镜,无法判断透镜边缘和中间厚薄的差别,但盒子中间

是透明的,可在盒子的一边通过透镜看到盒子另一边发出的光。小明想知道盒子里装的是凸透镜还是凹透镜,请你帮他想想办法：____。

答案： 让一
束平行光射向盒子，用白纸在另一侧来回移动，
如果透过的光能会聚成为光点，说明对光有会聚作用，为凸透镜。如果不能使光会聚成为光点，说明对光无会聚作用，为凹透镜
