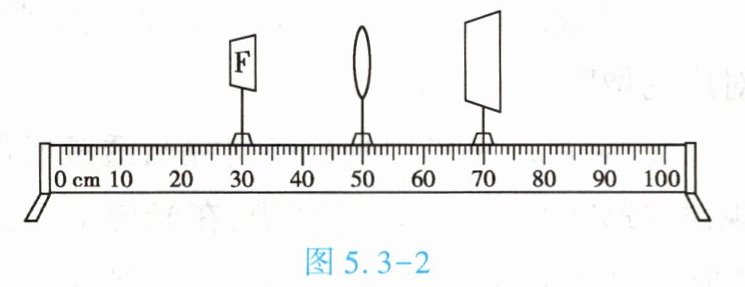

4. (★★★)(双选)在“探究凸透镜成像的规律”实验中,F形光源、凸透镜和光屏的位置如图5.3 - 2所示,F形光源在光屏上恰好成一清晰等大的实像(图中未画出),下列说法正确的是【 】


A.该凸透镜的焦距是20cm
B.将F形光源移动到20cm刻度处,移动光屏可得到倒立、缩小的实像
C.将F形光源移动到35cm刻度处,为使它在光屏上成一清晰的像,应向右移动光屏
D.将F形光源移动到45cm刻度处,为使它在光屏上成一清晰的像,应向右移动光屏

答案： BC

5. (★★★)在一次物理实验探究课上,某学习小组在“探究凸透镜成像的规律”实验中,进行了如下操作：

(1)安装并调节F形光源、凸透镜和光屏的高度,使它们三者中心大致在______,目的是______。

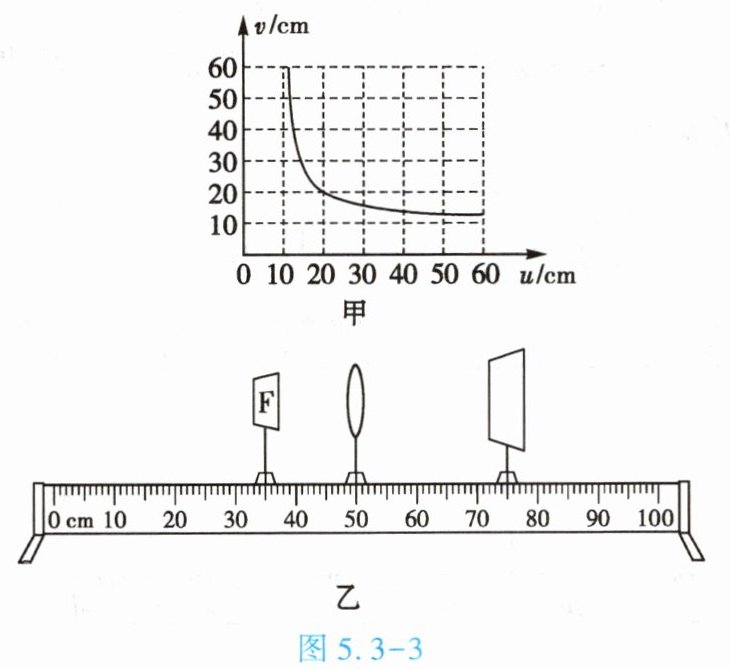

(2)通过探究记录,绘制了像距v与物距u之间的关系图像,如图5.3 - 3甲所示,则该凸透镜的焦距是______cm。
(3)当F形光源在如图5.3 - 3乙所示位置时,调节光屏的位置可在光屏上得到一个倒立、放大的实像。生活中的______(填“照相机”“投影仪”或“放大镜”)就是利用该成像原理工作的。

答案： 同一高度
使像成在光屏的中心
10
投影仪

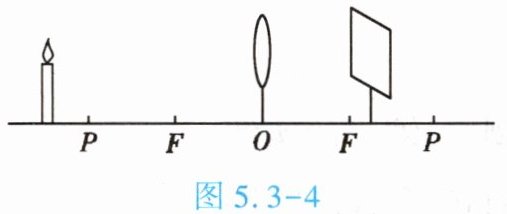

1. (★★★)如图5.3 - 4所示,小明同学在做“探究凸透镜成像的规律”实验时,烛焰在光屏上成了一个清晰的像(图中未画出,P为凸透镜二倍焦距点),下列说法正确的是【 】


A.投影仪就是利用这一成像原理制成的
B.实验中蜡烛越烧越短,光屏上蜡烛的像向上移动
C.为了从不同方向观察光屏上的像,光屏应选用较光滑的玻璃板
D.要使光屏上烛焰的像变小,只需将蜡烛靠近凸透镜

答案： B

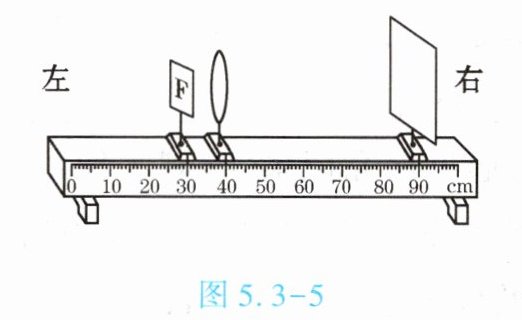

2. (★★★)图5.3 - 5所示为小明做“探究凸透镜成像的规律”实验装置图。透镜的焦距为15cm,要使F形光源在光屏上成清晰的像,在F形光源、凸透镜和光屏三者中,只移动其中的一个,其余两个不动,下列措施可行的是【 】


A.光屏向左移动
B.光屏向右移动
C.F形光源向左移动
D.透镜向左移动

答案： C
