《2026年中考真题汇编九年级物理》

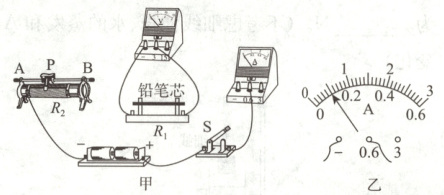

16. 用图甲所示的电路测量标有“0.7mm/HB”字样铅笔芯的电阻。

(1)请在图甲中用笔划线代替2根导线将电路连接完整。
(2)连接电路时应断开开关，然后将滑动变阻器的滑片P移至B端。
(3)闭合开关，无论如何移动滑片P，两表始终无示数，经检查，电路连接和电表均完好，则可能是滑动变阻器R₂发生断路故障。

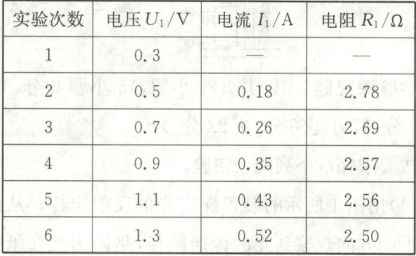

(4)排除障进行实验，第1次测量时，电流表示数如图乙所示为0.1A，将滑片P向A端移动，电压表示数将变大。将全部数据记录在下表中，计算出对应的电阻。

(5)实验数据表明，铅笔芯的电阻是变化的，经分析，影响该变化的因素是温度。

答案：
16.

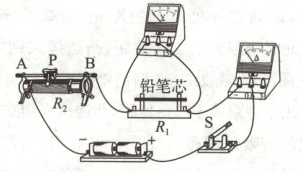

(1)如图所示

(2)断开 B
(3)断路
(4)0.1 大
(5)温度

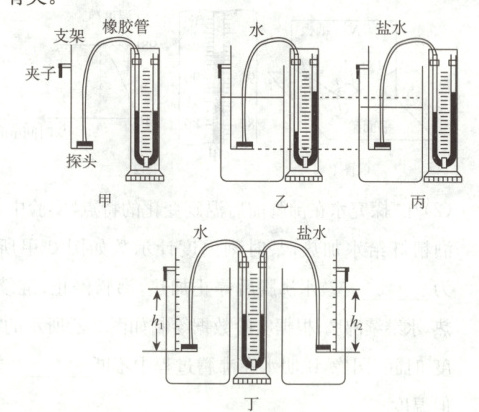

17. 小渝用图如甲所示仪器探究液体压强与哪些因素有关。

(1)该仪器探头由空金属盒蒙上橡皮膜构成，探头通过橡胶管连在U形管上，将探头放在液体里橡皮膜就会发生形变，U形管左右液面就会产生高度差，高度差的大小反映了橡皮膜所受压强的大小。
(2)小渝将支架固定在透明桶上，向桶中缓慢加水至如图乙所示位置，观察到U形管左右液面高度差逐渐变大，分析表明，同种液体内部压强随深度的增加而增大；只改变图乙中探头方向，观察到U形管左右液面高度差不变，说明同种液体内部同一深度，向各个方向的压强大小相等。
(3)观察图乙、丙，为保持探头所处深度相同，应将图丙中探头向下移动，移动后发现U形管左右液面的高度差比图乙大，可初步得出液体内部压强与液体的密度有关。
(4)如图丁所示，为了便于测量探头所处的深度，小渝在探头支架上以橡皮膜平面所在位置作为起点标刻度，并将仪器改进为双探头，将左侧探头始终固定在水下h₁=8.8cm深处，调节右侧探头在盐水($\rho_{盐水}=1.1g/cm^{3}$)中的位置，使U形管左右液面再次相平，读出深度h₂=8cm，通过计算发现$\rho_{水}h_{1}$=$\rho_{盐水}h_{2}$(选

填

“＞”“=”或“＜”)；小渝将右侧盐水换成另一液体，当U形管左右液面再次相平时，右侧探头所处深度h_{液}=11cm，通过进一步分析可以计算该液体密度为0.8g/cm³。

答案： 17.
(1)形变 压强
(2)增大 相等
(3)下 密度
(4)= 0.8

18. 重庆新增的小巷公交车让市民出行更加便捷，如图是某线路的纯电动小巷公交车，若其电池储存的最大电能为72kW·h，行驶过程整车的平均电功率为12kW，公交车的平均速度为30km/h。求：
（1）公交车以平均速度行驶0.5h的路程。
（2）充满电的情况下连续行驶多少时间耗尽电能。

答案： 18.解：
(1)小巷公交车的平均速度为30km/h，小巷公交车以平均速度行驶0.5h的路程s=vt₁=30km/h×0.5h=15km。
(2)最大电能为72kW·h，行驶过程整车的平均电功率为12kW，充满电的情况下耗尽电能连续行驶的时间t₂=$\frac{W}{P}$=$\frac{72kW·h}{12kW}$=6h。
