《2026年中考真题汇编九年级物理》

17. 如图是“探究平面镜成像的特点”的实验装置。
(1)为了便于观察实验现象，应选择在较暗(选填“亮”或“暗”)的环境中进行实验。
(2)实验时，将玻璃板竖立在铺有纸的水平桌面上，把点燃的蜡烛A放在玻璃板的前面，将外形相同但未点燃的蜡烛B在玻璃板后面移动，人眼在玻璃板的前面(选填“前面”或“后面”)观察，直至蜡烛B和A的像完全重合，这说明像和物的大小相等。
(3)在纸上分别标记蜡烛A和像的位置，用刻度尺分别测出蜡烛和像到玻璃板(或平面镜)的距离，通过分析初步得出结论。

答案： 17.
(1)暗
(2)前面 大小
(3)玻璃板(或平面镜)
详解详析
17.
(1)为使成像清晰，便于观察实验现象，应选择在较暗的环境中进行实验。
(2)平面镜成像属于光的反射，实验时，将玻璃板竖立在铺有纸的水平桌面上，把点燃的蜡烛A放在玻璃板的前面，将外形相同但未点燃的蜡烛B在玻璃板后面移动，人眼在玻璃板的前面观察，直至蜡烛B和A的像完全重合，可知B和A的像大小相等，这说明像和物的大小相等。
(3)本实验要研究像与物到镜面的距离关系，在纸上分别标记蜡烛A和像的位置，用刻度尺分别测出蜡烛和像到玻璃板的距离，通过分析初步得出结论。

18. 小明对滑动摩擦力的大小与哪些因素有关进行了探究。
(1)根据生活经验，小明发现：手掌压在桌面上滑动的过程中，向下用力越大，手掌受到的阻碍越大；桌面越粗糙，滑起来越费力。于是猜想：滑动摩擦力的大小可能与压力大小有关，也可能与接触面的粗糙程度有关。

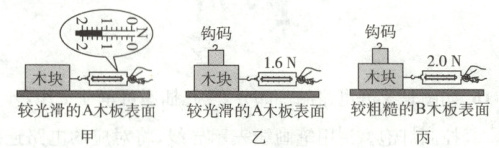

(2)如图是小明做实验时的情景，用弹簧测力计水平拉着木块沿水平长木板做匀速直线运动，根据二力平衡知识，可知木块受到的滑动摩擦力大小等于弹簧测力计拉力的大小。甲实验中，木块受到的滑动摩擦力大小为1.2N。

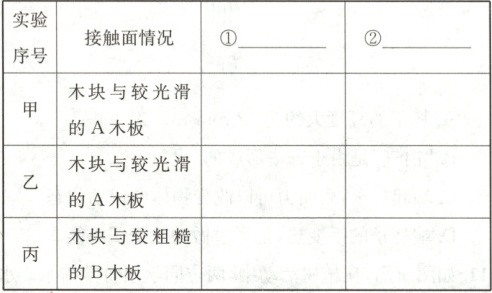

(3)小明设计了一个记录数据的表格，请将下表中①②处的内容填写完整。

(4)通过比较乙、丙(填实验序号)两次实验得出的结论，可以解释“桌面越粗糙，滑起来越费力”这一现象。

答案： 18.
(1)压力大小
(2)二力平衡 1.2
(3)①压力情况 ②弹簧测力计示数F/N
(4)乙、丙
详解详析
18.
(1)手掌压在桌面上滑动的过程中，向下用力越大，手掌受到的阻碍越大，说明滑动摩擦力的大小与压力大小有关，桌面越粗糙，滑起来越费力，说明滑动摩擦力的大小与接触面粗糙程度有关。
(2)用弹簧测力计拉着木块沿水平长木板做匀速直线运动，木块受到平衡力的作用，弹簧测力计的拉力等于滑动摩擦力，弹簧测力计的分度值为$0.2 N$，此时弹簧测力计的示数为$1.2 N$，所以此时木块所受滑动摩擦力为$1.2 N$。
(3)接触面的粗糙程度相同，压力的大小不同，比较弹簧测力计的示数。压力相同时，接触面粗糙程度不同，比较弹簧测力计的示数。实验记录①压力情况，②弹簧测力计示数F/N。
(4)探究滑动摩擦力的大小与接触面的粗糙程度的关系时，应控制压力大小相同，只改变接触面粗糙程度，故选乙、丙两实验。

19. 某小组用图甲中的器材测量小灯泡的电阻，所用电源电压为3V，小灯泡的额定电压为2.5V。

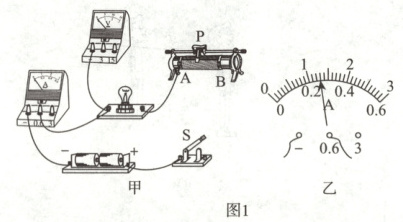

(1)请用笔画线表示导线，将图1甲中的电路连接完整。
(2)正确连接好电路，闭合开关前，应将滑动变阻器的滑片P置于B(选填“A”或“B”)端。闭合开关后，发现小灯泡不发光，电压表有示数，电流表无示数。已知导线、电表均完好且接触良好，造成这一现象的原因可能是小灯泡断路。
(3)排除故障后进行实验，当滑动变阻器的滑片移至某一位置时，电压表的示数为2.1V，电流表的示数如图1乙所示，为0.26A，此时小灯泡的电阻为8.1Ω(计算结果保留一位小数)。

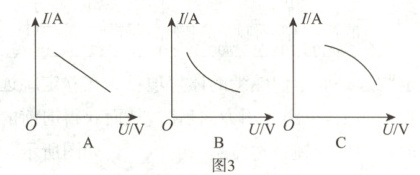

(4)经过多次实验，测量并记录多组数据，得到小灯泡的I-U图像如图2所示，该图像不是一条直线，其原因是小灯泡的电阻随电压的变化而变化。接下来，小组成员又对实验过程中通过滑动变阻器的电流与其两端的电压的关系进行了思考，根据图2大致画出了滑动变阻器的I-U图像。如图3是三位同学画出的图像，其中正确的是C(选填“A”“B”或“C”)，你判断的理由是通过滑动变阻器与小灯泡的电流大小相等，二者两端的电压之和等于电源电压。

答案：
19.
(1)如图所示

(2)B 小灯泡断路
(3)0.26 8.1
(4)小灯泡的电阻随电压的变化而变化 C 通过滑动变阻器与小灯泡的电流大小相等，二者两端的电压之和等于电源电压
详解详析
19.
(1)电源电压为$3 V$，故电压表选用小量程与灯并联，如下所示：

(2)正确连接好电路，闭合开关前，为保护电路，应将滑动变阻器的滑片P置于阻值最大处，即B端。闭合开关后，发现小灯泡不发光，电流表无示数，电路断路；电压表有示数，电压表与电源连通，已知导线、电表均完好且接触良好，造成这一现象的原因可能是小灯泡断路。
(3)排除故障后进行实验，当滑动变阻器的滑片移至某一位置时，电压表的示数为$2.1 V$，电流表的示数如图1乙所示，电流表选用小量程，分度值为$0.02 A$，电流为$0.26 A$，此时小灯泡的电阻$R = \frac{U}{I} = \frac{2.1 V}{0.26 A} \approx 8.1 \Omega$。
(4)经过多次实验，测量并记录多组数据，得到小灯泡的$I-U$图像如图2所示，该图像不是一条直线，可知小灯泡的电阻是变化的，其原因是灯的电阻随电压的变化而变化。滑动变阻器连入电路的电阻是变化的，滑动变阻器$I-U$图像不是一条直线，A错误，因小灯泡的电压与变阻器的电压之和等于电源电压，保持不变，且通过小灯泡与变阻器的电流相等，小灯泡的$I-U$图像随电流$I$的增大，电压$U$增大速率变快，则滑动变阻的$I-U$图像随电流$I$的增大，电压$U$减小的速率变慢，B错误，C正确。
