《2026年中考真题汇编九年级物理》

17. (6分)在跨学科实践活动中，小明用身边的器材粗略测量一件鱼形工艺品材料的密度。鱼形工艺品的材质均匀且不吸水，其内部为空腔，底部有圆孔。

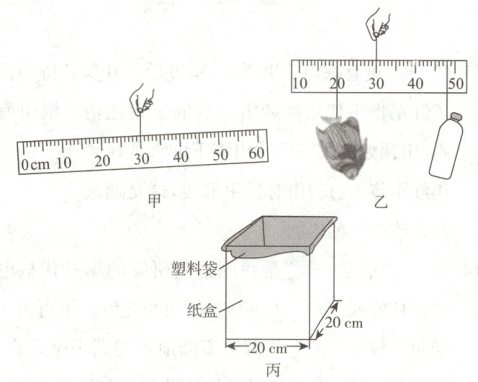

(1)如图甲所示，利用右侧带有小孔的刻度尺制成一个简单的杠杆。应在刻度尺的右(选填“左”或“右”)侧粘贴橡皮泥，使刻度尺在水平位置平衡。
(2)往一个空的塑料瓶内，注入400mL水。则瓶内水的质量为400g。已知水的密度$\rho_{水}=1.0×10^{3}kg/m^{3}$。
(3)将工艺品和注好了水的塑料瓶分别用细线悬挂在刻度尺两侧，使刻度尺再次水平平衡，如图乙所示。小明认为塑料瓶非常轻，其质量可忽略不计。则工艺品的质量为720g。
(4)用一个足够大的塑料袋，贴着一个硬而薄的正方体(边长为20cm)纸盒的内壁铺好，注入适量的水。小明将工艺品浸没在水中，使其空腔内也充满水。因工艺品浸没，纸盒内水面上升了0.9cm，如图丙所示。则工艺品材料的体积为360$cm^{3}$。
(5)工艺品材料的密度为2×10³$kg/m^{3}$。
(6)实验中，下列因素对密度的测量结果没有影响的是③(选填序号)。
①忽略硬纸盒的厚度
②计算工艺品的质量时，忽略了瓶子的质量
③实验过程中，没有发现纸盒内底部的小石子

答案： 17.
(1)右
(2)400
(3)720
(4)360
(5)2×10³
(6)③

18. (7分)在“探究电流与电压的关系”的实验中，小明设计了图甲所示的实验电路。电源电压为6V不变，$R$为定值电阻，$AD$间粗细均匀的电阻丝和夹子($M$和$N$)一起组成变阻器，$A$、$B$、$C$、$D$、$E$、$F$为电阻丝上的六个点，$E$、$F$两点未标出。

(1)根据实验要求，请用笔画线代替导线将图甲中的实物电路补充完整。
(2)闭合开关前，将变阻器的全部电阻接入电路是为了保护电路。
(3)闭合开关，电流表无示数，电压表示数为6V，电路的故障(仅有一处)是定值电阻R断路。
(4)排除故障后，闭合开关，保持夹子$N$位置不动，夹子$M$依次接在变阻器的$A$、$B$、$E$、$C$、$F$、$D$六个点，每次电表均选用合适的量程，进行实验，收集数据并记录在下表中。

表格中①处的数据如图乙所示，为0.4A。
(5)分析数据，可以得出实验结论：在电阻一定的情况下，电流与电压成正比。
(6)在电阻丝$C$点放一小蜡块，闭合开关，发现小蜡块逐渐熔化，为使小蜡块熔化得更快，一定可行的方法是：增大电源电压(写出一条即可)。
【拓展】
在上面的实验电路中，电流表接0～0.6A量程，把另一电压表$V_{1}$接在$A$点和图中电压表标有“15”的接线柱两点上。夹子$M$接在$A$点不动，夹子$N$可在电阻丝上连续改变位置，在保证电路安全的情况下，夹子$N$在任意位置时，用电阻$R_{0}$替换$R$，使电压表$V_{1}$和图中的电压表示数之比总是2:3。则满足上述条件的$R_{0}$的取值范围是6～22.5Ω。

答案：
18.
(1)如图所示

(2)保护电路
(3)定值电阻R断路
(4)0.4
(5)电流与电压成正比
(6)增大电源电压【拓展】6～22.5
