《2026年中考真题汇编九年级物理》

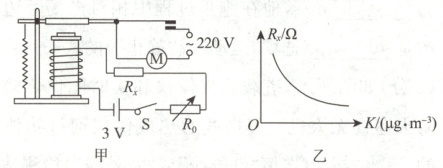

15. (4分)如图甲是室内自动换气系统的电路图。控制电路的电源电压为3V，R₀为电阻箱，Rₖ的阻值与烟雾浓度K的关系如图乙所示。当电磁铁线圈中的电流I≥0.03A时，衔铁被吸下，电风扇转动，开始排气。

(1)电磁铁工作时，利用了通电导体周围存在磁场，其上端为S极。
(2)当烟雾浓度升高时，控制电路中线圈的电流变大(选填“变大”“变小”或“不变”)。
(3)控制电路的电源电压低于3V时，若保持空气质量的标准不变，R₀的阻值应减小(选填“增大”“减小”或“不变”)。

答案： 15.
(1)磁场　S
(2)变大　
(3)减小

16. （4分）（1）如图甲所示，请根据平面镜成像特点，画出物体AB在平面镜中所成的像A′B′。

（2）如图乙所示，请用笔画线代替导线按要求完成电路连接。要求：小灯泡L₁与L₂串联，电压表测量小灯泡L₁两端的电压。

答案：
解:
(1)如图甲所示:
　　　　　　　　
(2)如图乙所示:
　　　　　　　

17. (4分)请完成下列填空。

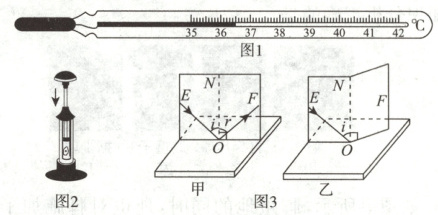

(1)如图1所示，体温计的示数为36.5℃。
(2)如图2所示，在空气压缩引火仪的玻璃筒底部放一团干燥的棉花，用力将活塞迅速下压，观察到棉花燃烧，此现象表明做功(选填“做功”或“热传递”)可以改变物体的内能。
(3)如图3甲所示，在“探究光的反射定律”的实验中，将一块平面镜放在水平桌面上，再把一张纸板立在平面镜上，使纸板上的ON线与平面镜垂直。如图3乙所示，将纸板NOF沿ON线向前或向后翻折，可以探究反射光线、入射光线和法线是否在同一平面。

答案： 17.
(1)36.5　
(2)做功　
(3)垂直　平面

18. (4分)小明在探究杠杆的平衡条件时，用到了铁架台、带有均匀刻度的轻质杠杆、细线、弹簧测力计、钩码若干(每个钩码重0.5N)等实验器材。

(1)实验操作中，为了便于测量，常把杠杆调至水平位置平衡。若调节时发现杠杆的右端下落，此时应将平衡螺母向左(选填“左”或“右”)调节。

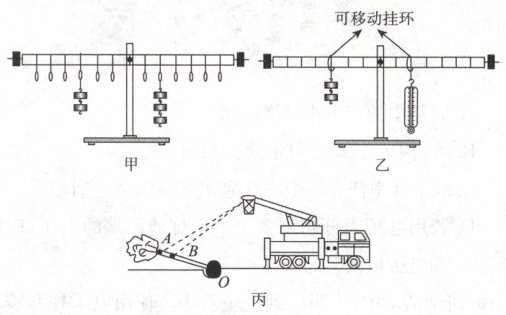

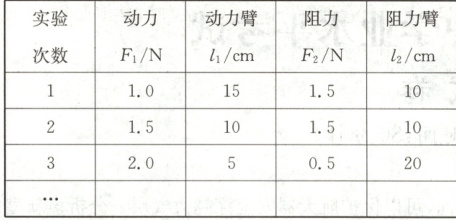

(2)如图甲所示，杠杆在水平位置平衡后，小明在杠杆左右两侧分别挂上不同数量的钩码，改变钩码所挂位置，使杠杆重新在水平位置平衡，多次实验并记录数据，如下表所示。

分析实验数据可以得出，杠杆的平衡条件是F₁l₁=F₂l₂。
(3)小明进一步改进了实验方案，增加了弹簧测力计，并将固定挂钩改为可移动的挂环，如图乙所示。这样做的优点是便于改变力和力臂的大小,获得多组测量数据，使结论具有普遍性。
(4)如图丙所示，园林工人操作车载起重机拉起一棵大树，绳端作用在A(选填“A”或“B”)处更省力。

答案： 18.
(1)左　
(2)F₁l₁=F₂l₂　
(3)便于改变力和力臂的大小,获得多组测量数据，使结论具有普遍性　
(4)A
