《2026年中考真题汇编九年级物理》

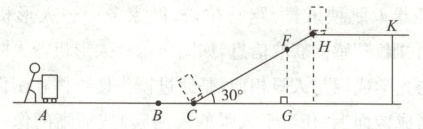

4. 工人把重为200N有轮子的箱子推到高处平台，如图所示。图中A、C、H是箱子在三段路面的起点，箱子经过AB、CF、HK路段时均做匀速直线运动，且所受推力方向与所在路面平行。如下表记录了箱子在三个路段所受推力大小和运动时间的数据。AB=CF，BC=FH，HK=2m，FG=1.3m，忽略箱子体积。则下列分析正确的是(AD)



A.工人的推力在AB段做功为26J
B.工人的推力在AB段做功与在CF段做功相等
C.工人把箱子从C推到F处，该斜面没有省力
D.工人推力在AB段的功率与在HK段的功率之比为6:5

答案： 4.AD

5. 小方用如图所示电路探究黑箱内电阻连接情况，黑箱内4个相同的定值电阻以一定方式连接，每个电阻的阻值约为10Ω~20Ω，1、2、3、4为箱内线路引出的四个接线柱，M、N是接线头。电源电压恒为12V，小灯泡标有“4.8V 0.4A”字样，其阻值不变。将2、3或3、4接入电路，闭合开关，小灯泡均正常发光，电压表示数均为U₁，电流表示数均为I₁；当1、3或2、4接入电路时，电压表示数均为U₂，电流表示数均为I₂；当1、4或1、2接入电路时，电压表示数均为U₃，电流表示数均为I₃。U₂:U₁=5:8，电流表、电压表均正常工作，小灯泡均发光。下列判断正确的是(BD)


A.当1、4接入电路时，黑箱内4个电阻串联
B.I₃:I₁=5:11
C.U₃:U₂=2:3
D.上述探究中电路工作的最小功率约为2.18W

答案： 5.BD

6. (4分)小罗和小韩利用周末对部分交通信号灯进行了考察研究。
(1)他们讨论后有以下认识，你认为

不

合

理

的是C。
A. 利用光的信息特性，交通信号灯通过不同颜色灯光发出指令
B. 利用大数据信息设计红、绿灯的配时方案，可减少交通拥堵
C. 交通信号灯使用的高亮度LED光源，是用超导材料制成的
D. 交通信号灯需要有可靠的绝缘、防水措施，以确保电路安全
(2)他们发现有的路口使用移动式交通信号灯，如图所示。查阅资料得知，这种交通信号灯正常工作时，电压为12V，总功率为4W，其总电流与常见家用电器电风扇(选填“电吹风”“电风扇”“空调”)的额定电流最接近。

(3)该移动式交通信号灯由蓄电池提供电能，蓄电池充满电可使其连续正常工作6天，若蓄电池72%的电能被信号灯有效利用，蓄电池充满电时储存的电能为$2.88×10^6$J。

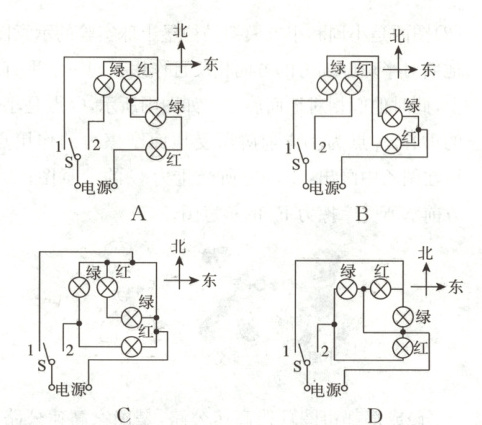

(4)他们利用已有的知识和经验，设计出模拟东、北方向红灯和绿灯指令的简易电路图，下列四个电路中符合要求的是D。

答案： 6.
(1)C
(2)电风扇
(3)$2.88×10^6$
(4)D
