《2026年中考真题汇编九年级物理》

19. 如图所示的电路,电源电压恒为3V,a、b是粗细均匀电阻丝的两端点,c是电阻丝的中点。只闭合开关S₁,电流表示数为1A,该电路通电1min消耗的电能为180J;闭合开关S₁和S₂,电流表示数为2A。

答案： 19.180　2

20. (7分)在比较不同物质吸热情况的实验中,用额定功率为300W的电加热器加热水,如图所示。在电加热器正常工作时,获得的数据如下表。

已知c水=4.2×10³J/(kg·℃),求:
(1)水吸收的热量。
(2)电加热器的效率。

答案： 20.解:
(1)水吸收的热量
$Q_{吸}=c_{水}m\Delta t=4.2 × 10^{3} \ J/(kg·^{\circ}C) × 0.3 \ kg × (40^{\circ}C-20^{\circ}C)=2.52 × 10^{4} \ J$。
(2)电加热器消耗的电能
$W=Pt=300 \ W × 120 \ s=3.6 × 10^{4} \ J$，
电加热器的效率
$\eta=\frac{Q_{吸}}{W} × 100\%=\frac{2.52 × 10^{4} \ J}{3.6 × 10^{4} \ J} × 100\%=70\%$。

21. (6分)请你运用掌握的实验技能解答下列问题。
(1)刻度尺使用:如图1所示,测量某木块长度时,刻度尺放置正确的是乙图;该木块的长度为5.30cm。
(2)天平使用:把天平放在水平桌面上,游码放在标尺左端零刻度线处,指针静止时如图2甲所示,应调节平衡螺母,使横梁平衡;在测量物体质量时,砝码放入右盘中,指针静止时如图2乙所示,应调节游码,使横梁平衡。(均选填“平衡螺母”或“游码”)
(3)弹簧测力计使用:弹簧测力计下悬挂一个重物,示数如图3甲所示;把重物浸在水中时,示数如图3乙所示。此时重物受到水的浮力为2N。

答案： 21.
(1)乙　5.30　
(2)平衡螺母　游码　
(3)2

22. (6分)如图1是汽车刹车装置的部分结构示意图。驾驶员踩下踏板,连着踏板的金属杆绕O点转动,推动活塞挤压刹车油,此时可把金属杆看成以O为支点的杠杆。不计金属杆自重及摩擦,请解答下列问题:
(1)图2中画出了杠杆的动力F₁和阻力F₂,其中正确的是乙图。
(2)若动力F₁为300N,动力臂与阻力臂之比为5:1,求阻力F₂的大小。

答案： 22.
(1)乙
(2)由杠杆平衡条件，得$F_{1}L_{1}=F_{2}L_{2}$，
则$F_{2}=\frac{L_{1}}{L_{2}}F_{1}=5 × 300 \ N=1500 \ N$。

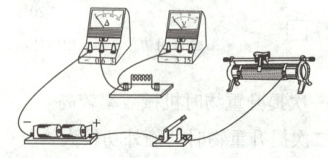

23. (6分)在探究“电流与电压和电阻的关系”的实验中:
(1)请用笔画线代替导线,将图中的电路连接完整。

(2)下表一是探究电流与电压关系的实验数据,为分析它们的定量关系,需要对表一中的数据进行处理,请简要说明如何处理数据:绘制I-U图像(写出一种方法即可)。
(3)分析表二中的数据,可得结论:当电压一定时,通过导体的电流与导体的电阻成反比。

答案：
23.
(1)如图所示

(2)电压　绘制$I-U$图像
(3)通过导体的电流与导体的电阻成反比
