《2026年中考真题汇编九年级物理》

18. 某同学用如图所示的装置进行实验，使金属棒ab向左做切割磁感线运动，灵敏电流计指针向右偏转，说明回路中有电流产生，这是电磁感应现象。灵敏电流计指针偏转的方向可以反映电路中的电流方向，若要改变上述灵敏电流计指针偏转的方向，可进行的操作是保持磁场方向不变，使金属棒ab向右做切割磁感线运动(或保持运动方向不变，磁体上下翻转，以改变磁场方向)。

答案： 18.电磁感应保持磁场方向不变，使金属棒ab向右做切割磁感线运动(或保持运动方向不变，磁体上下翻转，以改变磁场方向)

19. 某同学进行了如下实验：

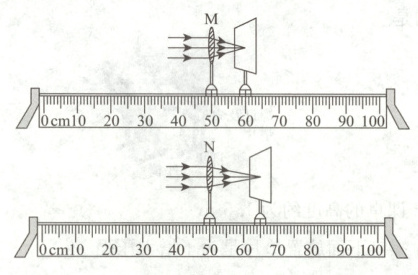

(1)将两个凸透镜分别固定在光具座上，并用一束平行主光轴的光分别射向两个凸透镜，调节光屏的位置，直至在各自光屏上形成了一个最小的亮斑，如图所示。由此可知凸透镜M(选填“M”或“N”)对光的会聚作用更强。

(2)该同学继续利用上述器材及一个发光体、刻度尺探究凸透镜成实像时，像的高度与焦距是否有关。实验中需要选用凸透镜M和N(选填“M和N”或“M或N”)，将发光体放在距凸透镜相同(选填“相同”或“不同”)距离处，用光屏接收像，若像的高度不同，则说明像的高度与焦距有关。

答案： 19.
(1)M
(2)M和N相同 像的高度不同

20. 某同学利用干电池、数字电流表A、数字电压表V、多个阻值不同且已知的定值电阻、滑动变阻器、开关及导线，探究通过导体的电流与导体的电阻的关系。
(1)请画出实验电路图。
(2)该同学分析如表实验数据，发现由数据可知，电流与电阻的乘积U = IR = 0.4 A×5 Ω = ⋯ = 0.05 A×40 Ω = 2 V，电流与电阻的乘积为一定值，由此可得实验结论：导体两端电压一定时，通过导体的电流跟导体的电阻成反比。

答案：
20.
(1)用导线把电源、开关、用电器、电阻、电流表串联在一起，电压表与电阻并联，如图所示：

(2)由数据可知，电流与电阻的乘积U = IR = 0.4 A×5 Ω = ⋯ = 0.05 A×40 Ω = 2 V，电流与电阻的乘积为一定值，由此数据可得实验结论：导体两端电压一定时，通过导体的电流跟导体的电阻成反比。

21. 某同学利用滑动变阻器Rₚ、电阻箱R、电压表、电压恒定的电源、开关等器材设计了测量电阻Rₓ的实验电路，如图所示。

(1)请补充主要实验步骤：
①按电路图连接电路，将滑动变阻器的阻值调到最大端。
②闭合S₁，只闭合开关S₁，S₂接到2上，此时$R_{P}$与$R_{x}$串联，调节滑动变阻器的滑片到适当位置，记录电压表的示数U。
③闭合S₁，闭合S₁，S₂接到1上，此时$R_{P}$与R串联，保持滑动变阻器的滑片位置不变，调节电阻箱R的阻值，使电压表的示数仍为U，使电压表的示数仍为U。
④记录电阻箱的阻值R₀。
(2)待测电阻的阻值Rₓ = R₀。(用测量量表示)

答案： 21.
(1)②只闭合开关S₁，S₂接到2上，此时$R_{P}$与$R_{x}$串联，调节滑动变阻器的滑片到适当位置，记录电压表的示数U。
③闭合S₁，S₂接到1上，此时$R_{P}$与R串联，保持滑动变阻器的滑片位置不变，调节电阻箱R的阻值，使电压表的示数仍为U。
(2)待测电阻的阻值$R_{x} = R₀。$

22. 某同学利用一个圆柱形容器、一个梨、记号笔、刻度尺和适量的水测量酱油的密度，测量过程如图所示，图中h₁、h₂、h₃、h₄分别是梨放入水、酱油前后液面到容器底的距离。已知水的密度为ρ₍水₎，则待测酱油的密度ρ₍酱油₎ = $\frac{(h₂ - h₁)}{h₄ - h₃}\rho_{水}$。(用已知量和测量量表示)

答案： 22.假设容器的底面积为S，由图甲、乙可知，梨在水中受到的浮力$F_{浮} = \rho_{水}gV_{排} = \rho_{水}gS(h₂ - h₁)，$
由图乙可知，梨漂浮在水面，根据物体的浮沉条件可知，梨的重力$G = F_{浮} = \rho_{水}gS(h₂ - h₁)，$
假设酱油的密度为$\rho_{酱油}，$由图丙、丁可知，梨在酱油中受到的浮力$F_{浮}' = \rho_{水}gV_{排}' = \rho_{酱油}gS(h₄ - h₃)，$由图丁可知，梨漂浮在酱油中，根据物体的浮沉条件可知，
$F_{浮}' = G，$即$\rho_{酱油}gS(h₄ - h₃) = \rho_{水}gS(h₂ - h₁)，$
解得，酱油的密度$\rho_{酱油} = \frac{(h₂ - h₁)}{h₄ - h₃}\rho_{水}。$
