《2025年名校课堂八年级物理上册鲁科版五四制山东专版》

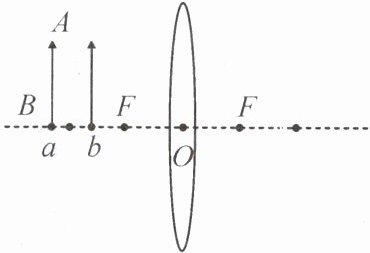

【例1】如图所示，F为凸透镜的焦点，在图中分别作出物体AB在a、b两处通过透镜所成的像。

答案：

远离 大 远 大 近 小

【变式】一凸透镜的焦距为12cm，将点燃的蜡烛从离凸透镜30cm处沿主光轴移到15cm处的过程中，像的大小和像距的变化情况是(B)

A.像变小，像距变小
B.像变大，像距变大
C.像变大，像距变小
D.像变小，像距变大

答案： B

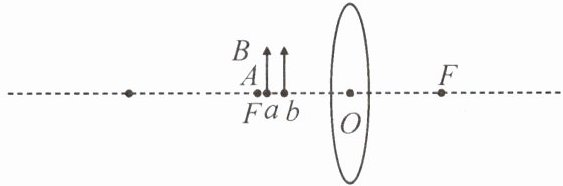

【例2】如图所示，F为凸透镜的焦点，在图中分别作出物体AB在a、b两处通过透镜所成的像。

凸透镜成虚像时，当物体逐渐远离凸透镜，像逐渐远离(填“靠近”或“远离”)凸透镜，这时像距逐渐变大，且像逐渐变大。可以概括为一句简单易记的口诀：物远→像远、像变大；反之，物近→像近、像变小。

答案：

远离 大 大 远 大 近 小

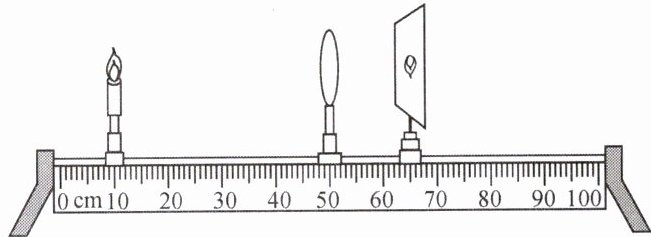

1. 如图所示，烛焰在光屏上刚好成清晰的像。透镜不动，将蜡烛移至40cm刻度处，移动光屏，在光屏上能观察到(D)


A.倒立、缩小的实像
B.倒立、放大的实像
C.正立、放大的实像
D.光屏上不能呈现像

答案： 1.D

2. (2023·南通)运载火箭搭载神舟十六号飞船腾空而起，它在地面摄像机中所成的像是(B)

A.实像，像变大
B.实像，像变小
C.虚像，像变大
D.虚像，像变小

答案： 2.B

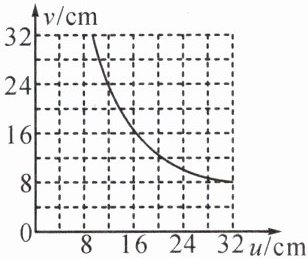

3. 某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图像，如图所示，则下列说法(B)
①凸透镜的焦距是16cm
②凸透镜的焦距是8cm
③当u=18cm时光屏上所成的像是倒立、缩小的实像
④当u=10cm时光屏上所成的像是倒立、缩小的实像

A.只有①③正确
B.只有②③正确
C.只有①④正确
D.只有②④正确

答案： 3.B

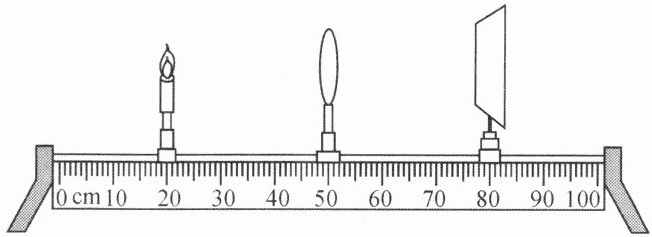

4. 在探究凸透镜成像规律的实验中，某次实验的成像情况如图所示，小组成员提出“有哪些方法可以让光屏上的像变大”的问题，经过讨论后形成两个方案，而且结果都达到目的。方案一：保持蜡烛和光屏的位置不动，只将凸透镜向左移动适当距离；方案二：保持凸透镜位置不动，将蜡烛和光屏都向右移动。(填“左”或“右”)

答案： 4.左 右
