【例】把凸透镜正对着太阳，在距凸透镜10cm的光屏上得到一个最小、最亮的光斑；若将一支点燃的蜡烛放在此凸透镜前30cm处，在凸透镜的另一侧调节光屏的位置，可得到烛焰清晰的(A)
方法技巧
1. 凸透镜成实像与虚像的分界点是________；成放大实像与缩小实像的分界点是            。
2. 口诀：一倍焦距分虚实，二倍焦距分大小。实像异侧且倒立，物近像远像变大，焦距以内反变化。

A.倒立、缩小的实像
B.倒立、放大的实像
C.倒立、等大的实像
D.正立、放大的虚像

答案： 【例】 A 一倍焦距处 二倍焦距处

  【变式】
某凸透镜的焦距为10cm，若物体在光屏上所成的像离该透镜的距离大于30cm，则物体离该透镜的距离可能为(B)

A.3cm
B.13cm
C.23cm
D.33cm

答案： 【变式】 B

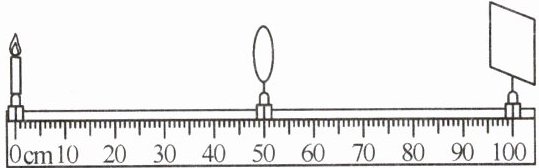

1. 小刚同学用焦距为10cm的凸透镜探究凸透镜的成像规律，实验装置如图所示，在实验过程中保持凸透镜的位置不变，请完成下列填空。

(1) 实验前调整器材，使烛焰、透镜、光屏三者的中心在同一高度上，确保像成在光屏中央。
(2) 改变蜡烛位置，使其位于20cm刻度线处，再移动光屏，烛焰在光屏上成清晰的倒立、缩小的实像，像成在60cm刻度线和70cm刻度线之间。
(3) 改变蜡烛位置，使其位于35cm刻度线处，再移动光屏，烛焰在光屏上成清晰的倒立、放大的实像，像成在70cm刻度线之外。
(4) 改变蜡烛位置，使其位于30cm刻度线处，再移动光屏，烛焰在光屏上成清晰的________、倒立 等大的实像，像成在70cm刻度线处。
(5) 改变蜡烛位置，使其位于40cm刻度线处，再移动光屏，发现光屏上没有（填“有”或“没有”）像。
(6) 改变蜡烛位置，使其位于42cm刻度线处，此时光屏上没有（填“有”或“没有”）像。小刚从凸透镜的右侧通过透镜可以看到烛焰正立、放大的虚像。

答案： 1.
(1)同一高度 中央
(2)倒立 缩小 60 70
(3)倒立 放大 70
(4)倒立 等大 70
(5)没有
(6)没有 正立 放大 虚

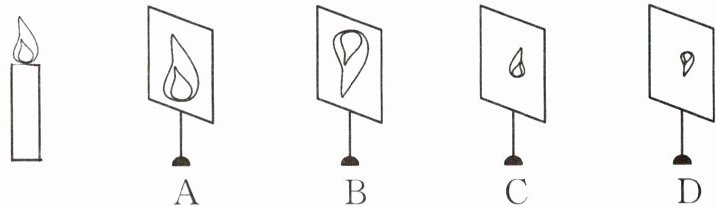

2. 一个凸透镜的焦距为10cm。把一支点燃的蜡烛放在凸透镜前15cm处，在凸透镜的另一侧的光屏上成一个清晰的像，这个像是图中的(B)

答案： 2.B
