《2025年名校课堂八年级物理上册鲁科版五四制山东专版》

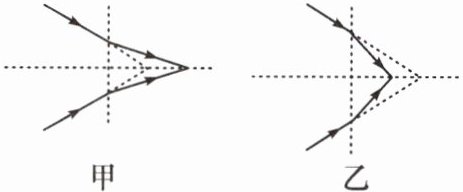

【例1】如图所示是光经过透镜折射后的传播情况。图甲虚线处放置的透镜是凹透镜，图乙虚线处放置的透镜是凸透镜。

答案： [例1]　凹透　凸透

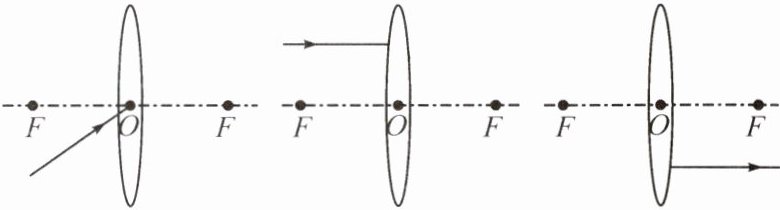

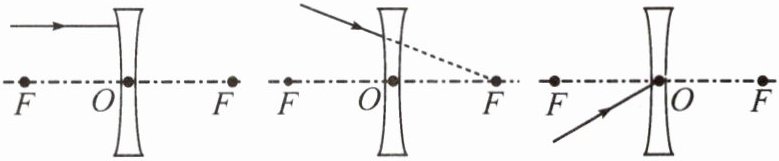

【例2】如图所示，完成光路图。


思路点拨
通过透镜的三条特殊光线
(1)通过光心的光线传播方向不变。
(2)平行于主光轴的光线经凸透镜折射后过焦点；经凹透镜折射后，折射光线的反向延长线经过虚焦点。
(3)过焦点的光线经凸透镜折射后与主光轴平行；对于凹透镜来说，若入射光线的正向延长线过虚焦点，则折射光线与主光轴平行。

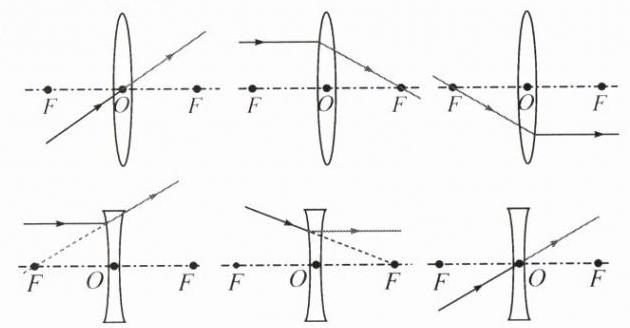

答案：
[例2]
思路点拨　
(1)不变　
(2)焦点　虚焦点　
(3)平行　平行

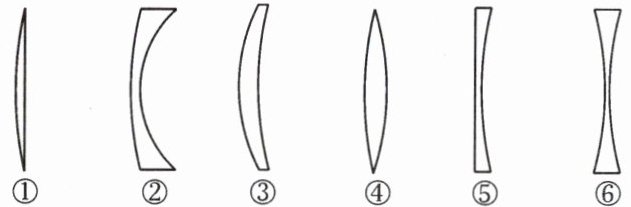

1. 一些透镜的截面如图所示，在这些透镜中：

(1)属于凸透镜的是①③④，它们的共同特点是中间厚、边缘薄。
(2)属于凹透镜的是②⑤⑥，它们的共同特点是中间薄、边缘厚。

答案： 1.
(1)①③④　中间厚、边缘薄　
(2)②⑤⑥　中间薄、边缘厚

2. 让平行于透镜主光轴的光束分别射向凸透镜和凹透镜，光束通过凸透镜后向主光轴靠拢(如图甲所示)，说明凸透镜对光有会聚作用；光束通过凹透镜后离主光轴远去(如图乙所示)，说明凹透镜对光有发散作用。

答案： 2. 会聚　发散

3. (模型建构)夏天，小明发现爸爸喜欢在烈日下洗车，小明告诉爸爸这样洗车不好，水滴能形成凸透镜，对光起会聚作用，使车漆最上部温度升高，久之，车漆会失去光泽。

答案： 3. 凸透　会聚

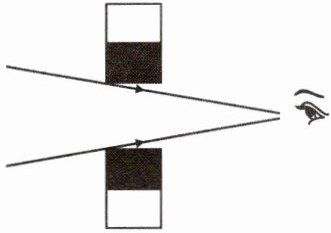

4. 在一个不透明的木板上，钻一个小孔，用眼睛通过小孔可以观察到一定的范围，如图所示，为了能获得最大观察范围，在小孔中最好嵌入凹透镜(填“玻璃砖”“凸透镜”或“凹透镜”)，因为其对光有发散作用。

答案： 4. 凹透镜　发散
