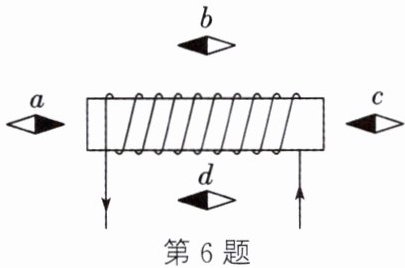

6. 如图所示，通电螺线管周围有四个静止的小磁针$a、b、c、d$，涂黑的一端表示$N$极，其中指向不正确的是
(C)

A.$a$
B.$b$
C.$c$
D.$d$

答案： 6.C

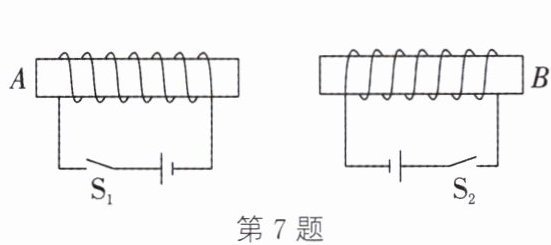

7. 如图所示，闭合开关$S_1$、$S_2$，两个通电螺线管的相互作用情况以及$A、B$端的极性分别是
(C)

A.相斥，$A$端为$N$极，$B$端为$N$极
B.相斥，$A$端为$S$极，$B$端为$S$极
C.相吸，$A$端为$S$极，$B$端为$N$极
D.相吸，$A$端为$N$极，$B$端为$S$极

答案： 7.C

8. 如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，想一想将会产生的现象是
(B)

A.通电螺线管仍保持原位置静止
B.通电螺线管转动，直至$A$指向南，$B$指向北
C.通电螺线管转动，直至$A$指向北，$B$指向南
D.通电螺线管能在任意位置静止
第8题 第9题

答案： 8.B

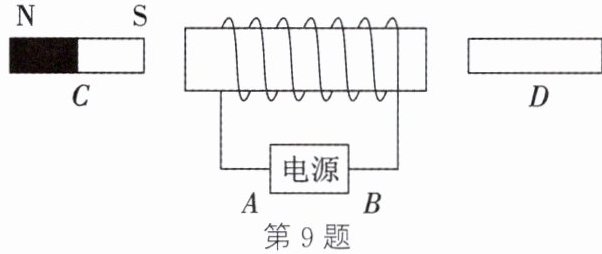

9. 如图所示，通电螺线管左侧的$C$为条形磁铁，右侧的$D$为软铁棒，$A$是电源的正极。下列判断中正确的是
(D)

A.$C、D$都被吸引
B.$C、D$都被排斥
C.$C$被吸引，$D$被排斥
D.$C$被排斥，$D$被吸引

答案： 9.D

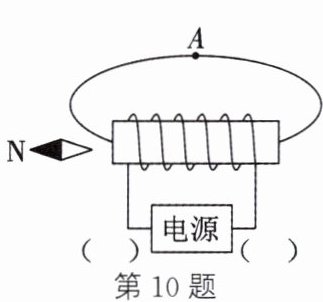

10. (2025·扬州)如图,根据小磁针静止时$N$极的指向,标出$A$处的磁感线方向和电源正、负极。

答案：
如图所示

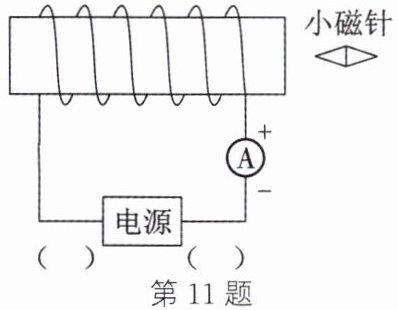

11. 如图所示，电流表正确连接在电路中，通电时请在括号中标出电源正、负极及小磁针静止时的$N$极。

答案：
如图所示

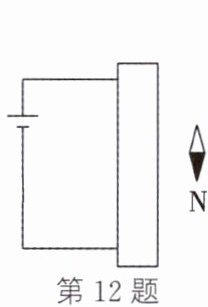

12. 如图所示，开关闭合后，位于螺线管附近的小磁针$N$极指向下，请在螺线管上画出导线的绕法。

答案：
如图所示

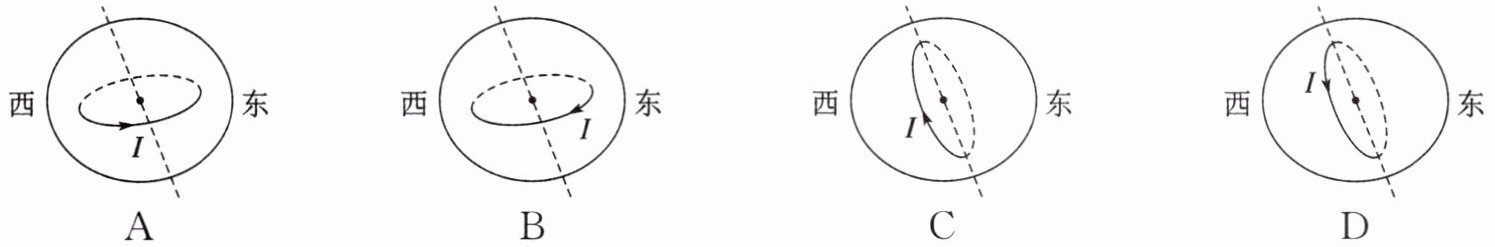

13. 为了解释地球的磁性，安培假设地球的磁场是由以地心为圆心的环形电流$I$引起的。在下列四个图中，正确表示安培假设中环形电流方向的是(图中虚线为地轴)
(B)

答案： 13.B
