《2026年通城学典课时作业本九年级物理下册苏科版江苏专版》

1. 电流的热效应在科研、生产、生活中被广泛应用，下列家用电器中，主要利用电流的热效应工作的是 (B)

A.电视机
B.电饭锅
C.电冰箱
D.电风扇

答案： 1.B

2. 假如导体的电阻消失，当给下列用电器通电时，仍能正常为我们服务的是 (B)

A.用电饭锅煮饭
B.用电风扇吹风
C.用电熨斗熨衣服
D.用电暖炉烤火

答案： 2.B

3. 电炉工作时，根据焦耳定律可知，相同时间内电炉丝产生的热量比导线多，所以电炉丝热得发红而连接电炉丝的导线却不太热，其原因是 (A)

A.电炉丝的电阻较大
B.电炉丝与导线是并联的
C.电炉丝的横截面大
D.通过电炉丝的电流较大

答案： 3.A

4. 通过一根电阻丝的电流为 2 A，通电 1 min 产生了 $2.64×10^4$ J 的热量，它的电阻是 (C)

A.66 Ω
B.6 600 Ω
C.110 Ω
D.220 Ω

答案： 4.C

5. 标有“220 V　880 W”的电熨斗和电动机都在额定电压下工作 0.5 h，下列说法中正确的是 (D)

A.通过电熨斗和电动机的电流都是 0.25 A
B.电熨斗和电动机线圈的电阻值都是 55 Ω
C.电熨斗和电动机在这 0.5 h 内产生的热量相等
D.电熨斗和电动机在这 0.5 h 内消耗的电能都是 0.44 kW·h

答案： 5.D

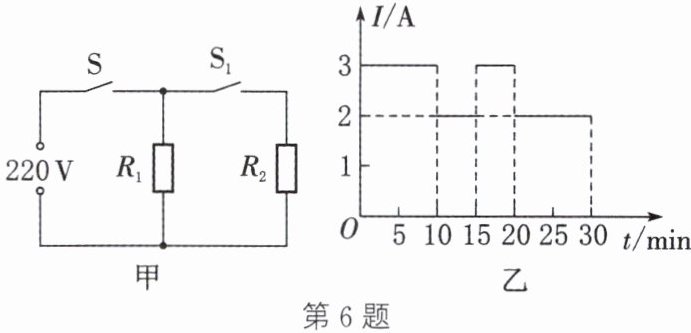

6. 新型电饭锅采用“聪明火”技术，智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感，其简化电路如图甲所示。$R_1$ 和 $R_2$ 均为电热丝，S、$S_1$ 都闭合时为加热烧煮状态，S 闭合、$S_1$ 断开时为保温焖饭状态。煮饭时，把电饭锅接入 220 V 电路中，在电饭锅工作的 30 min 内，电路中总电流随时间变化的图像如图乙所示。求：
(1)S 和 $S_1$ 都闭合时，电饭锅的电功率。
(2)电热丝 $R_2$ 的阻值。
(3)这 30 min 内，电饭锅产生的热量。
]

答案： 6.
(1)S和S₁都闭合时，电阻R₁与R₂并联，由图乙可知此时电流I_{max}=3A，则功率P_{max}=UI_{max}=220V×3A=660W
(2)开关S闭合、S₁断开时，电路中只有R₁工作，由图乙可知通过R₁的电流I₁=2A，电阻R₁与R₂并联时，I₂=I_{max}-I₁=3A-2A=1A，根据欧姆定律得R₂=$\frac{U}{I₂}$=$\frac{220V}{1A}$=220Ω
(3)只有R₁工作时功率P₁=UI₁=220V×2A=440W;由图乙可知t′=10min+(20min-15min)=15min=900s,t″=(15min-10min)+(30min-20min)=15min=900s，则Q′=W′=P_{max}t′=660W×900s=5.94×10⁵J,Q″=W″=P₁t″=440W×900s=3.96×10⁵J,Q=Q′+Q″=5.94×10⁵J+3.96×10⁵J=9.9×10⁵J
