《2026年通城学典课时作业本九年级物理下册苏科版江苏专版》

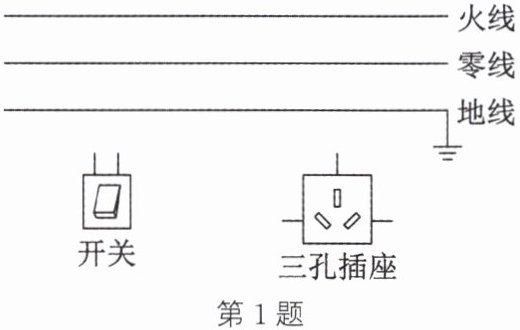

1. 如图所示，将插座和控制插座的开关正确接入家庭电路中。

答案：

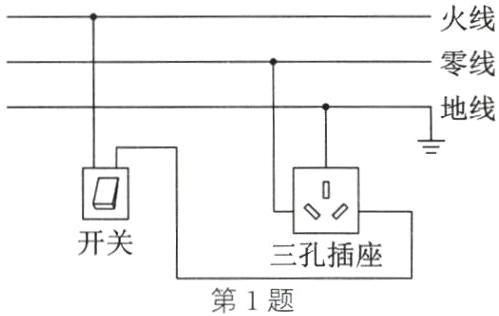

1. 如图所示

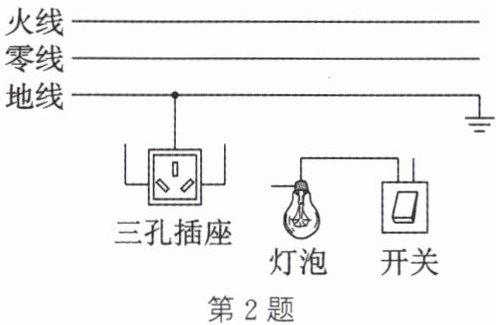

2. (2025·河南)如图是家庭电路的一部分，三孔插座可单独工作，开关控制灯泡。请用笔画线表示导线，将对应的电路连接完整，并符合安全用电原则。

答案：

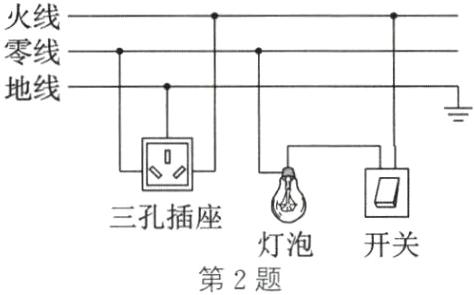

2. 如图所示

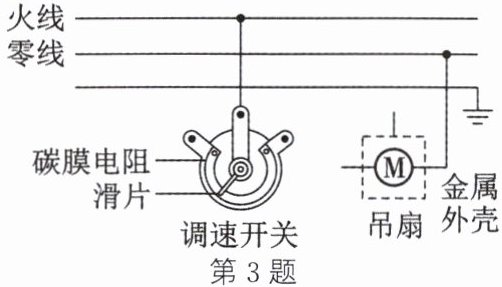

3. (2024·无锡二模)请在图中把吊扇按安全用电原则接入家庭电路，要求当调速开关滑片顺时针转动时，可以减慢吊扇转速。

答案：

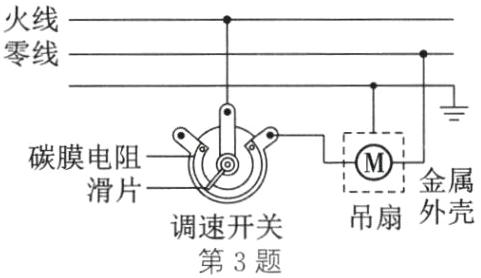

3. 如图所示

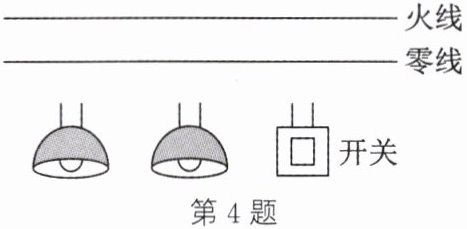

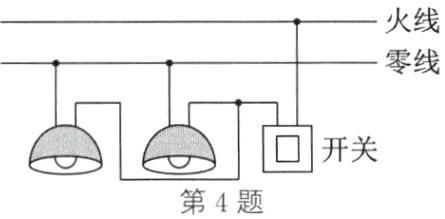

4. 请在图中用笔画线代替导线将两个标有“$220\ V\ 40\ W$”的电灯和开关接入电路中，要求开关同时控制两个电灯，且电灯正常工作。

答案：
4. 如图所示

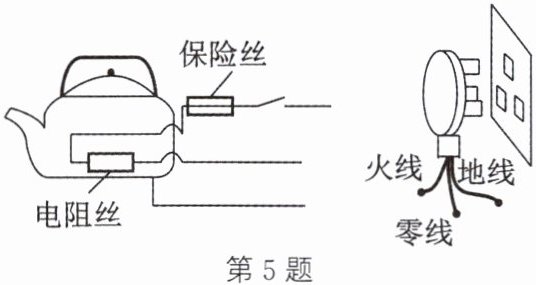

5. 如图是电水壶工作的示意图，请用笔画线代替导线，将电水壶的三条接线按照安全用电的原则对应连接好。

答案：

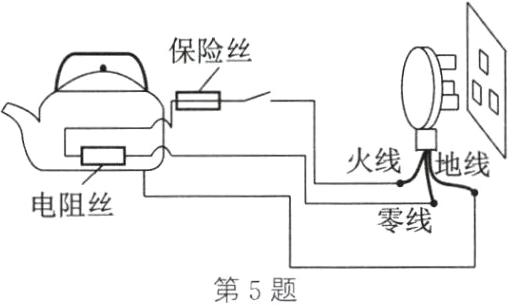

5. 如图所示

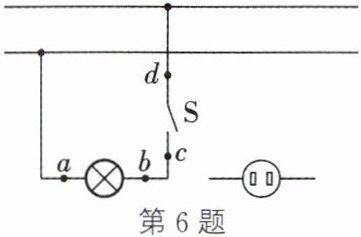

6. 如图，为了再安装一个插座给其他用电器独立供电，请将插座连接到$a$、$b$、$c$、$d$中的某两个接线柱上，并且符合安全用电要求。

答案：

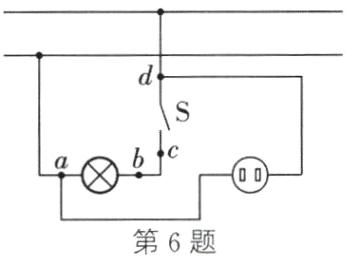

6. 如图所示
