17. 如图所示的电路中，电源电压恒为$8 V$，灯泡 L₁ 标有“$6 V \ \ 3 W$”字样。闭合开关$S$，滑动变阻器的滑片 P 位于某一位置时，L₁ 正常发光;将 L₁ 换成“$4 V \ \ 2 W$”的灯泡 L₂，滑片 P 位于另一位置时，L₂ 也正常发光。先后两种情况下(设灯丝电阻不变) (B)

A.电压表示数之比为$1:1$
B.电流表示数之比为$1:1$
C.L₁、L₂ 电阻之比为$3:4$
D.变阻器功率之比为$3:4$

答案： 17.B

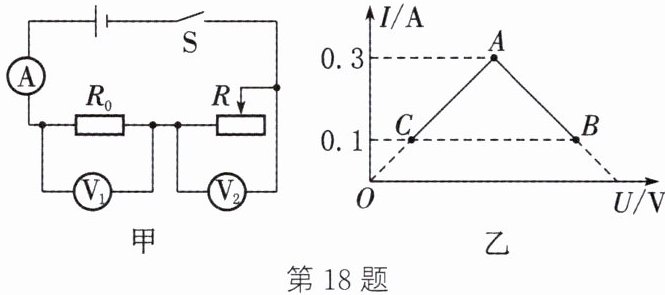

18. (2025·常州模拟)如图甲所示，电源电压保持不变，定值电阻$R_0=10\Omega$，电流表量程为“$0∼0.6 A$”和“$0∼3 A$”，电压表量程为“$0∼3 V$”和“$0∼15 V$”。闭合开关$S$，某次实验中，在保证电路安全的前提下，调节滑动变阻器滑片，两电压表示数与电流表示数变化的图像如图乙中实线所示。此过程中 (D)

A.电压表$V_2$所用量程为$0∼3 V$
B.滑动变阻器的调节范围为$0∼50\Omega$
C.电路消耗的最大功率为$2.7 W$
D.定值电阻$R_0$消耗的最大功率为$0.9 W$

答案： 18.D

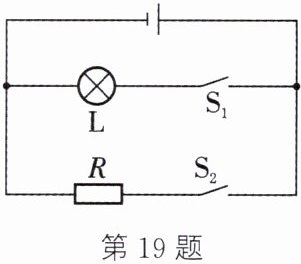

19. (2025·深圳)为了给植物提供光和热，君君、辉辉、阳阳共同设计了如图所示的电路图。小灯泡 L 的规格是“$12 V \ \ 6 W$”。电源电压为$12 V$，$R$为加热电阻，阻值大小为$6\Omega$。
(1)请帮助君君同学算出只闭合$S_2$时通过$R$的电流。
(2)请帮助辉辉同学算出只闭合$S_1$时灯泡 L 的电阻。
(3)阳阳同学闭合$S_1$、$S_2$后，通电$10 min$，求$R$产生的热量和电路消耗的总电能。

答案： 19.
(1)只闭合S₂时通过R的电流$I_R=\frac{U}{R}=\frac{12V}{6Ω}=2A (2)$只闭合S₁时灯泡L的电阻$R_L=\frac{U_额^2}{P_额}=\frac{(12V)^2}{6W}=24Ω (3)$阳阳同学闭合S₁、S₂后，通电10min,R产生的热量$Q=I_R^2Rt=(2A)^2×6Ω×10×60s=1.44×10⁴J;$灯泡支路的电流$I_L=\frac{P_额}{U_额}=\frac{6W}{12V}=0.5A;$干路中的电流I=I_L+I_R=0.5A+2A=2.5A;电路消耗的总电能W=UIt=12V×2.5A×10×60s=1.8×10⁴J
