《2026年通城学典课时作业本九年级物理下册苏科版江苏专版》

7. 如图所示为电冰箱的三线插头和插座，冰箱正常工作时，插头上标有字母“E”的插脚要和冰箱的金属外壳相连，另外两插脚间的电压是220 V，电冰箱与家中其他用电器之间是并联的。

答案： 7.E 220 并

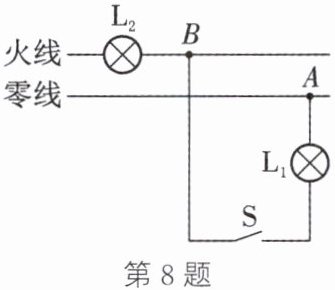

8. 如图所示，在进户线的干路上串联一只标有“220 V　40 W”的灯 $L_2$，闭合开关 S 时发现 $L_1$ 和 $L_2$ 均不发光，用测电笔接触 A 点，氖管发光，则电路故障可能是进户零线断路；若闭合开关 S 时发现 $L_1$ 不亮，$L_2$ 正常发光，则说明 $L_1$ 所在支路有(有/没有)短路情况，此时用测电笔接触 B 点，氖管不会(会/不会)发光。

答案： 8.进户零线断路 有 不会

9. (2025·山西)小明写作业时，书桌上发光的台灯突然冒烟着火。他立即要做的是 (D)

A.用水浇灭
B.用书拍灭
C.用嘴吹灭
D.切断电源

答案： 9.D

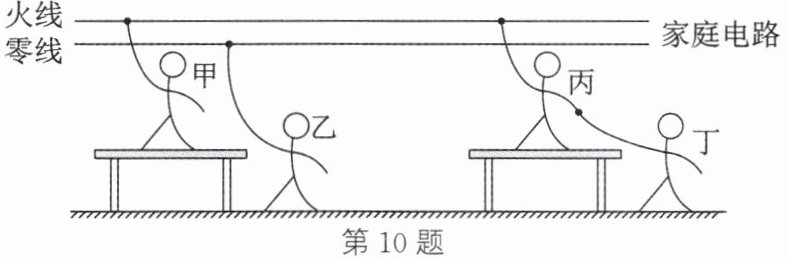

10. (新情境·日常生活)如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线，此时，丁站在地面上用手去拉丙。则 (C)

A.甲、乙都会触电
B.甲、丙都会触电
C.丙、丁都会触电
D.乙、丁都会触电

答案： 10.C

11. 王爷爷家的电热毯坏了，通过检查发现是里面的电阻丝断了。王爷爷打算把电阻丝断头接上继续使用。孙子小明赶紧制止了他，说这样做虽然能勉强用一段时间，但很快又会在搭接处烧断，很不安全，原因是电阻丝上搭接处 (B)

A.电阻较小，造成局部过热
B.电阻较大，造成局部过热
C.电流比其他处电流小，造成局部过热
D.电流比其他处电流大，造成局部过热

答案： 11.B

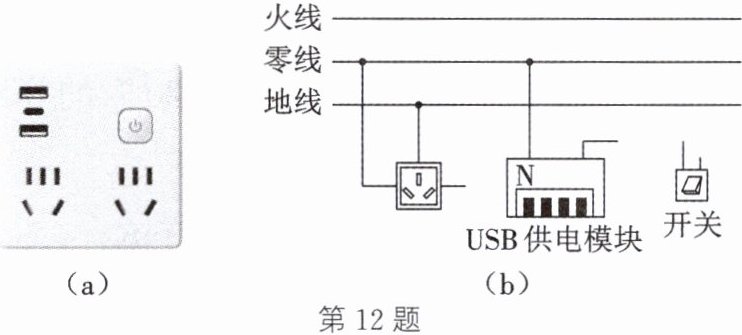

12. (2025·无锡一模)如图(a)所示为某型号带有 USB 接口的插座面板，其内部简化电路如图(b)所示。三孔插座和 USB 供电模块可独立工作，且均受开关控制。试用笔画线代替导线，将各元件正确连入家庭电路中。
]

答案：
12.如图所示
