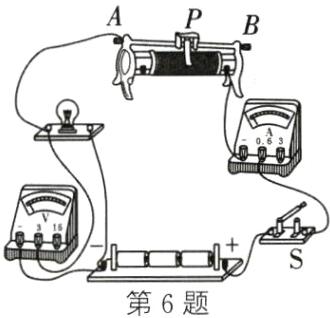

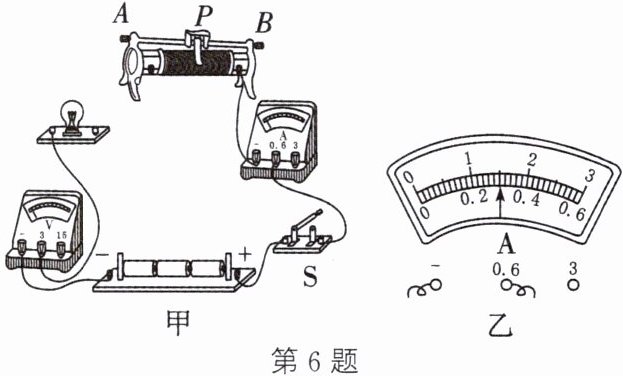

6. 小明在“测量小灯泡的电功率”实验中，选用额定电压为2.5 V的小灯泡，电源电压为4.5 V。装置如图甲所示。

(1)用笔画线代替导线，将图甲电路连接完整。
(2)当电压表示数为2.3 V时，为了让小灯泡正常发光，此时应将滑动变阻器的滑片P向右(左/右)移动。
(3)当小灯泡正常发光时，电流表示数如图乙所示，则小灯泡的额定功率为0.75W。

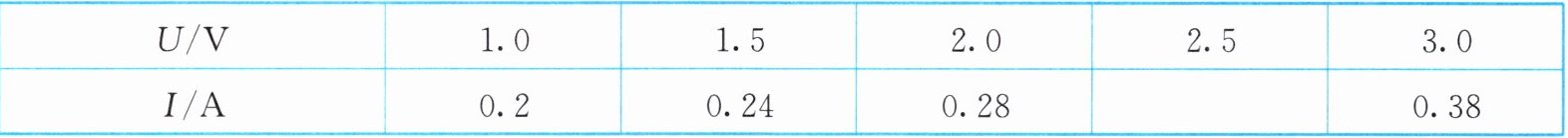

(4)如表是小明实验中测量的几组数据，要完成表中的数据测量，实验中滑动变阻器的最大阻值至少为17.5Ω。

答案：
6.
(1)如图所示　
(2)右　
(3)0.75　
(4)17.5
　　　　　　

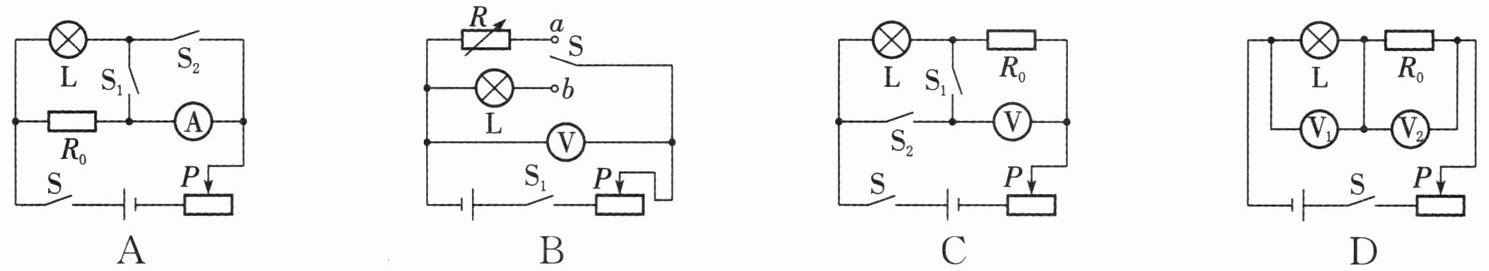

7. 实验室提供电源(电压不变且未知)、已知阻值的定值电阻$R_0$、滑动变阻器、电阻箱$R$、若干开关和导线，只利用电流表或电压表作为测量工具，设计测量小灯泡额定功率的电路图，已知小灯泡的额定电压($U_额$)，在不拆改电路的情况下不能测出小灯泡的额定功率的方案是 (C)

答案： 7.C
