《2026年通城学典课时作业本九年级物理下册苏科版江苏专版》

9. 将电热毯内断了的电热丝的两个断头接上，再将该电热毯接入电路，电热毯的接头处很容易烧焦，这是因为接头处的电阻变大(变大/不变/变小)，该处产生的热量多，此时导线中的电流等于(大于/等于/小于)接头处的电流，接头处的电压小于(大于/等于/小于)220 V。

答案： 9.变大 等于 小于

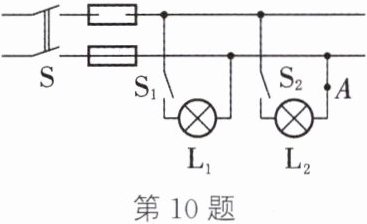

10. (易错题)如图所示，在检查照明电路故障时，先断开所有开关，然后将一
个普通的白炽灯$L$(校验灯)与熔断的熔丝并联(串联/并联)。当闭合开关$S$、$S_1$时，校验灯$L$正常发光，说明$L_1$所在支路短路(断路/正常/短路)。所有故障排除后，更换了新的熔丝，当闭合开关$S$、$S_2$时，站在地面上的人用手接触电路中的$A$点不会(会/不会)触电。

答案： 10.并联 短路 不会 [易错分析]“校验灯”正常发光，说明得到了220V的电压，电路中有短路情况而不是正常。“校验灯”接在熔丝的两只接线柱上，是相当于把此灯串联在电路中，它会有三种状态：“校验灯”恰能正常发光，说明该支路短路，“校验灯”发光不正常(暗红色)说明该支路工作正常，“校验灯”不发光说明该支路断路。

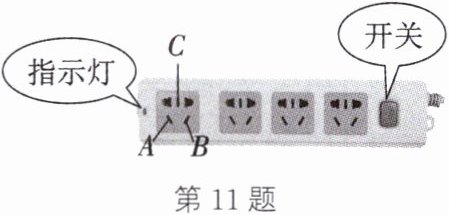

11. (教材 P23 实践与练习 T2 变式)如图所示为家用插线板。
(1)闭合开关，指示灯发光，且插孔可以提供工作电压，图中$A$孔与零线相连，将测电笔插入$C$孔，其氖管不会(会/不会)发光。
(2)把“220 V　1 100 W”的电暖器插入插座，在额定电压下工作，电暖器2小时消耗 2.2 kW·h 的电能。
(3)该插线板允许通过的最大电流为 10 A，则插线板能(能/不能)让“220 V　750 W”的电吹风和上述电暖器同时工作。

答案： 11.
(1)零 不会
(2)2
(3)能

12. 在 220 V 的电路上装有额定电流为 5 A 的空气断路器，在这个电路中最多能使“220 V　40 W”的电灯同时正常工作的盏数是 (A)

A.27
B.28
C.44
D.8

答案： 12.A

13. 在家庭电路中常常发生：在台灯插头插入插座后，闭合台灯开关，室内其他电灯熄灭，保险丝熔断。有时在台灯开关断开的情况下，把台灯插头插入插座时，室内其他电灯全部熄灭，空气断路器跳闸。引起这两种故障的最大可能是 (B)

A.前者是插座短路，后者是灯泡短路
B.前者是灯泡短路，后者是插头短路
C.两者都是插座短路
D.两者都是插头短路

答案： 13.B

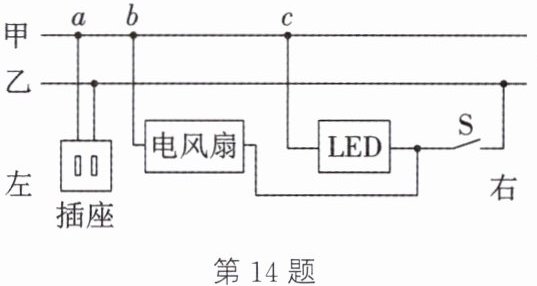

14. (2024·广州)如图，某家庭电路的输电线甲、乙从右端进户。闭合开关$S$，$LED$灯发光、电风扇正常工作，用测电笔检测插座，只有检测右孔时氖管发光。由于出现故障，电风扇停止工作，$LED$灯仍发光，用测电笔检测插座两孔，氖管均发光。该故障是
(D)

A.电风扇短路
B.插座两孔短路
C.输电线甲$a$、$b$两点之间断路
D.输电线甲$b$、$c$两点之间断路

答案： 14.D
