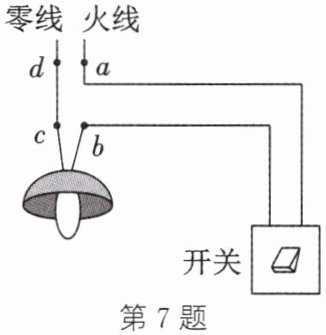

7. (易错题)如图所示的电路，开关闭合后，灯不发光。用测电笔接触$a$、$b$、$c$三处，氖管都发光；接触$d$处，氖管不发光，则故障可能是 (D)

A.灯丝断了
B.灯短路了
C.开关处断路
D.$c$、$d$间断路

答案： 7. D [易错分析] 开关闭合后，测电笔接触零线氖管发光，不是电路短路而是零线发生断路。测电笔测试 a、b、c 三处，氖管都发光，这说明从火线到 a、b、c 处之间的电路都是完好的，没有断路；而测电笔测试 d 处时，氖管不发光，这说明 c 到 d 之间的导线出现断路。

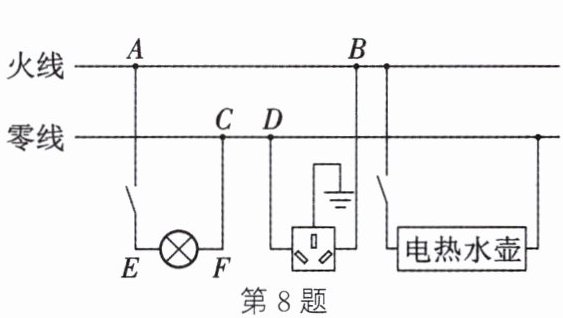

8. (2025·南通启东二模)如图所示家庭电路，闭合开关，电灯、电热水壶均正常工作，三孔插座接入电饭煲，电饭煲正常工作几秒后，$C$、$D$间出现断路，则下列说法中 (D)
① 电热水壶不能正常工作。
② 电灯仍正常发光。
③ 用测电笔测$A$、$B$、$E$、$F$点，氖管均能发光。
④ 取下电饭煲，用测电笔测三孔插座的左右两孔，氖管均能发光。

A.只有①③正确　　
B.只有②④正确
C.只有②③④正确　　
D.只有①②④正确

答案： 8. D

9. 小明晚上在书房做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。为了找出故障原因，小明把台灯插头插入书房其他插座，发现台灯均能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光，则故障原因可能是 (B)

A.书桌边的插座与火线断开了
B.书桌边的插座与零线断开了
C.进户线的火线断了
D.进户线的零线断了

答案： 9. B

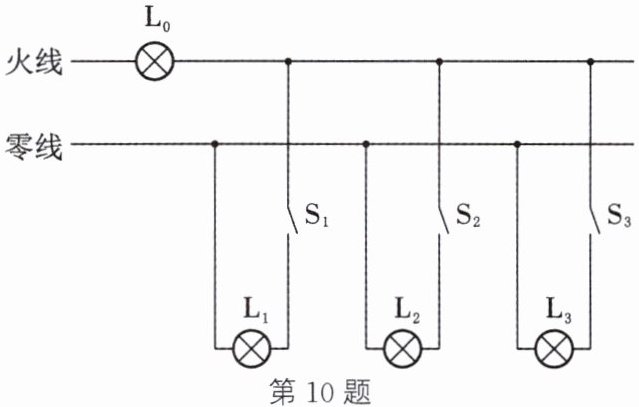

10. (2024·南通二模)如图为一条刚装好的民用照明电路，在未装保险丝之前，先将规格为“$220\ V\ 40\ W$”的白炽灯$L_{0}$接在火线要装保险丝的位置，当只闭合$S_{1}$时，$L_{0}$和$L_{1}$都呈暗红色；当只闭合$S_{2}$时，$L_{0}$不亮；当只闭合$S_{3}$时，$L_{0}$正常发光。下列判断正确的是 (D)

A.$L_{1}$所在支路短路
B.$L_{3}$所在支路正常
C.$L_{2}$所在支路短路
D.$L_{3}$所在支路短路

答案： 10. D
