《2025年金学典同步解析与测评贵州人民出版社八年级物理上册人教版》

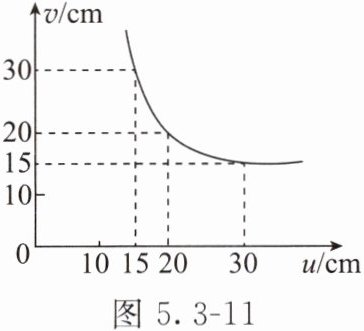

4. 图 5.3 - 11 是某凸透镜成实像时像距 $ v $ 和物距 $ u $ 的关系图像。分析图像中有关数据可知(B)

A.物距减小时，像距也减小
B.该凸透镜的焦距为 10 cm
C.当物距 $ u = 30\ cm $ 时，像距 $ v = 30\ cm $
D.当物距 $ u = 25\ cm $ 时，成的是放大的像

答案： 4.B

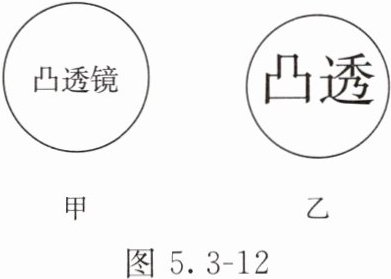

5. 小明用两个焦距不同的凸透镜，分别观察同一课本上的文字。当凸透镜到课本的距离相等时，看到如图 5.3 - 12 甲、乙所示两种不同的像，图甲中凸透镜的焦距为 $ f_{甲} $，图乙中凸透镜的焦距为 $ f_{乙} $，那么 $ f_{甲} $＞(选填“$ ＜ $”“$ ＞ $”或“$ = $”)$ f_{乙} $。

答案： 5.＞

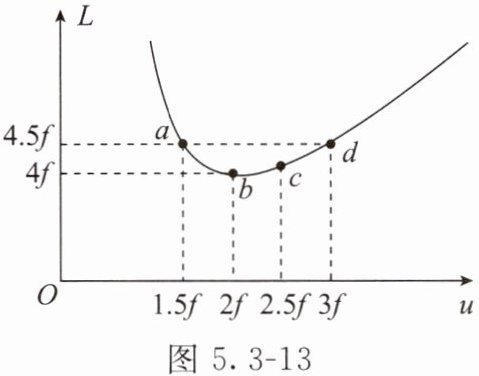

6. 用焦距为 $ f $ 的凸透镜探究凸透镜成像的规律，进行多次实验，并记录凸透镜成实像时的物距 $ u $、像距 $ v $，算出物像间距 $ L $($ L = u + v $)，绘制出如图 5.3 - 13 所示图像(以 $ f $ 为长度单位)。下列说法错误的是(B)

A.$ d $ 点的成像特点与照相机成像特点一样
B.当凸透镜成实像时，其物像间距满足 $ L \geqslant 4.5f $
C.$ a $ 和 $ d $ 两点数据可以说明光路是可逆的
D.$ c $ 和 $ d $ 两点的成像特点是一样的

答案： 6.B

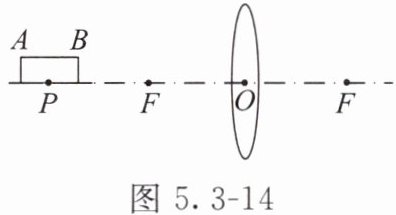

7. 在图 5.3 - 14 中，粗细均匀的圆柱 $ AB $ 放置在凸透镜的主光轴上，$ P $ 为 2 倍焦点，圆柱所成像的形状和位置应是(B)

A.两头细中间粗，像到凸透镜的距离都大于焦距
B.$ A $ 端细，$ B $ 端粗，$ B $ 端的像到凸透镜的距离大于 2 倍焦距
C.两头粗中间细，像到凸透镜的距离都大于 2 倍焦距
D.$ A $ 端粗，$ B $ 端细，$ A $ 端的像到凸透镜的距离大于 2 倍焦距

答案： 7.B

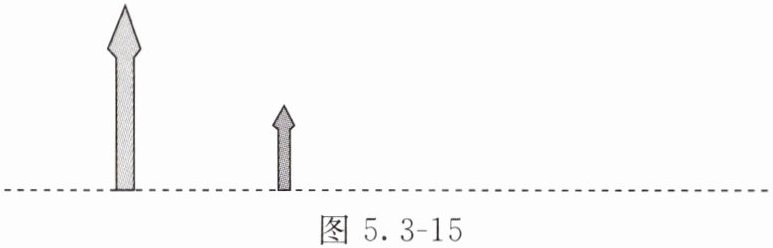

8. 已知凸透镜成像时物和像的位置如图 5.3 - 15 所示，请确定该凸透镜及其焦点的位置。

答案：

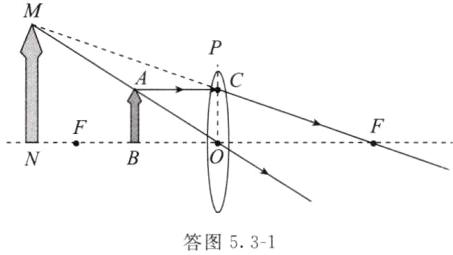

8.如答图5.3−1所示
