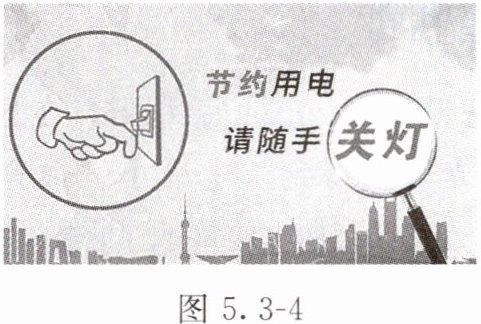

【典例 2】小华通过焦距为 10 cm 的凸透镜看到了提示牌上“关灯”两字放大的像，如图 5.3 - 4 所示。下列说法错误的是(A)

A.“关灯”两字放大的像是实像
B.提示牌上“关灯”两字到凸透镜的距离小于 10 cm
C.要想看到更大一点的“关灯”字样，小华应将凸透镜适当远离“关灯”两字
D.小华适当移动凸透镜，也能看到“关灯”两字倒立缩小的实像

答案： A

解析 由图可知，通过凸透镜看到“关灯”两字放大、正立的像，正立的像是虚像，故 A 错误，符合题意；成正立虚像时，物距小于焦距，所以“关灯”两字到凸透镜的距离小于 10 cm，故 B 正确，不符合题意；凸透镜成虚像时，像距增大，物距也增大，像变大，所以想看到更大的“关灯”两字，应将凸透镜在焦距之内适当远离“关灯”两字，故 C 正确，不符合题意；适当移动凸透镜，当物距大于 2 倍焦距时，可以看到“关灯”两字倒立缩小的实像，故 D 正确，不符合题意。

知识点 凸透镜成像的规律
1. 探究凸透镜成像规律时，调节发光物体、凸透镜和光屏的位置，在光屏上呈现一清晰、倒立的像。现用黑纸把该凸透镜的左半部挡住，则光屏上的像(D)

A.亮度不变，仍然完整
B.亮度不变，像的右半部消失
C.亮度变暗，像的左半部消失
D.亮度变暗，仍然完整

答案： 1.D

2. 把凸透镜正对着太阳，可在距凸透镜 9 cm 处得到一个最小、最亮的光斑。若将某一物体放在此凸透镜前 16 cm 处，在凸透镜的另一侧调节光屏的位置，可得到一个(A)

A.倒立、放大的实像
B.倒立、缩小的实像
C.正立、放大的实像
D.正立、放大的虚像

答案： 2.A

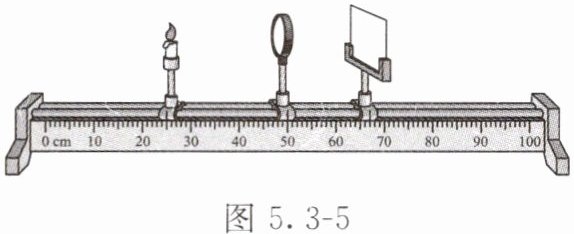

3. 如图 5.3 - 5 所示，若光屏上能接收到烛焰清晰的像，则该凸透镜的焦距范围是(B)

A.$ 0 ～ 8.5\ cm $
B.$ 8.5 ～ 12.5\ cm $
C.$ 8.5 ～ 17\ cm $
D.$ 12.5 ～ 17\ cm $

答案： 3.B

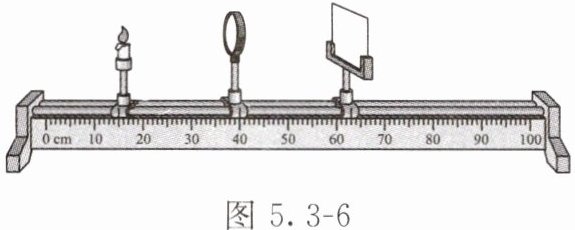

4. 在“探究凸透镜成像的规律”实验中，如图 5.3 - 6 所示，调节好蜡烛、凸透镜和光屏的位置后，下列说法正确的是(B)

A.因为是清晰的像，所以光在光屏上发生的是镜面反射
B.光屏上成的是烛焰倒立、缩小的像
C.若挡住凸透镜的下半边，光屏上烛焰的像将会变得不完整
D.保持蜡烛和凸透镜的位置不变，换一个焦距更小的凸透镜，向右移动光屏，可在光屏上再次呈现清晰的像

答案： 4.B
