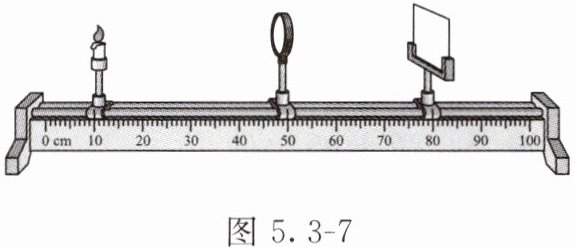

5. 小明做“探究凸透镜成像的规律”实验，实验所用凸透镜的焦距为 $ f = 10\ cm $，他把凸透镜固定在光具座上 50 cm 处，调节蜡烛的烛焰、凸透镜和光屏，使它们的中心在同一高度，如图 5.3 - 7 所示。
(1)若此时想在实验中能用光屏承接到烛焰的实像，光屏应在60~70cm(选填“$ 50 ～ 60\ cm $”或“$ 60 ～ 70\ cm $”)范围内移动。
(2)保持凸透镜位置不变，把蜡烛放在 30 cm 刻度线处，调节光屏到透镜的距离，则会在光屏上看到烛焰等大(选填“放大”“缩小”或“等大”)倒立的像。
(3)小明想模拟投影仪的成像原理，应在步骤(2)的基础上将蜡烛向靠近(选填“靠近”或“远离”)凸透镜的方向移动，同时调节光屏的位置，使光屏向远离(选填“靠近”或“远离”)凸透镜的方向移动。
(4)保持凸透镜的位置不变，同时取下光屏，直接用眼睛观察凸透镜成像的各种情况。小明移动蜡烛使它从零刻度线处逐渐靠近凸透镜，同时小华从透镜的右侧透过透镜观察烛焰的像。图 5.3 - 8 所示是小华整理并记录看到的像的情况，根据所学的知识，判断出最先看到的像1(填序号)。

答案： 5.
(1)60~70cm　
(2)等大　
(3)靠近　远离　
(4)1

1. 把凸透镜正对着太阳，在距凸透镜 10 cm 的光屏上得到一个最小、最亮的光斑。若将一支点燃的蜡烛放在此凸透镜前 30 cm 处，在凸透镜的另一侧调节光屏的位置，可得到烛焰清晰的(A)

A.倒立、缩小的实像
B.倒立、放大的实像
C.倒立、等大的实像
D.正立、放大的虚像

答案： 1.A

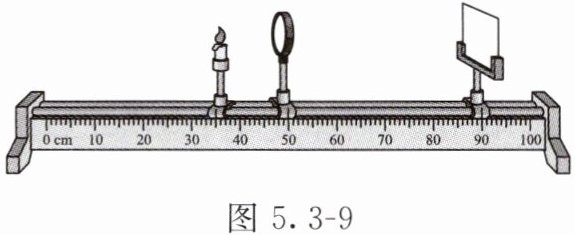

2. 在“探究凸透镜成像的规律”实验中，蜡烛、凸透镜及光屏处于图 5.3 - 9 所示位置时，在光屏上得到烛焰清晰的像。下列说法正确的是(D)

A.光屏上成倒立、缩小的实像
B.图中成像特点与照相机的成像特点相同
C.透镜不动，蜡烛向左移动，光屏向右移动，可再次得到清晰的像
D.透镜不动，将蜡烛与光屏互换位置，光屏上仍能得到清晰的像

答案： 2.D

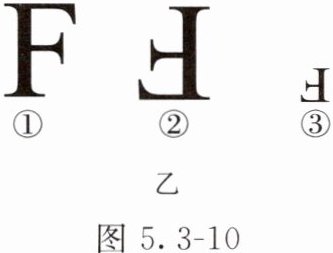

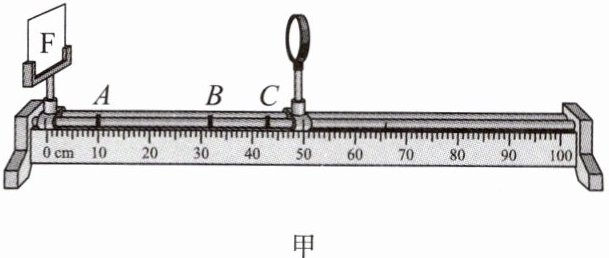

3. 如图 5.3 - 10 甲所示，在“探究凸透镜成像的规律”实验中，选取焦距为 10 cm 的凸透镜，将一个“F”字样 LED 灯依次放在光具座 $ A $、$ B $、$ C $ 三点处，所成像如图 5.3 - 10 乙所示，则人眼在凸透镜右侧观察到的像的先后顺序是(A)


A.③②①
B.③①②
C.②③①
D.②①③

答案： 3.A
