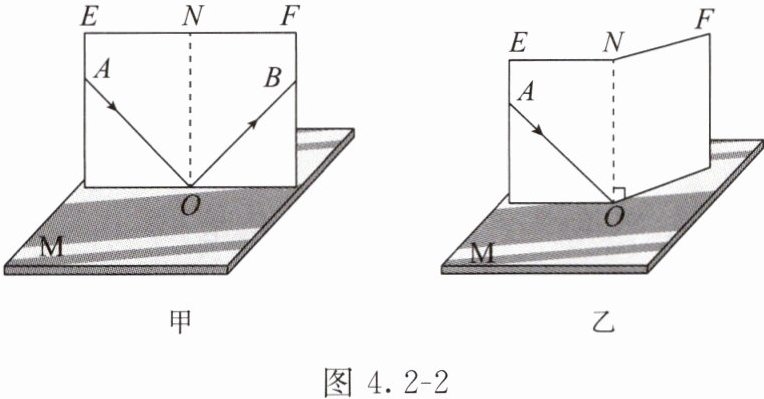

【典例 1】如图 $ 4.2 - 2 $ 所示，小刚在“探究光的反射定律”实验中，将平面镜 $ M $ 放在水平桌面上， $ E $、$ F $ 是两块粘接起来的硬纸板，垂直于镜面且可绕 $ ON $ 转动。
(1)图 $ 4.2 - 2 $ 甲中，若将一束光贴着纸板 $ F $ 沿 $ BO $ 射到 $ O $ 点，光将沿图中的OA方向射出，因为在光的反射现象中，光路是可逆的。

(2)图 $ 4.2 - 2 $ 乙中，以法线 $ ON $ 为轴线，把纸板 $ NOF $ 向后缓慢旋转，在 $ NOF $ 上不能(选填“能”或“不能”)看到反射光线 $ OB $，这样做的目的是探究反射光线、入射光线、法线是否在同一平面内。
(3)要完成本实验，除了图中出现的实验器材，还应补充的一个测量仪器是量角器。
(4)实验中为了使光线能在纸板上显示出来，方便实验研究，你该采取的操作是C(填序号)。
A. 向纸板喷烟或雾
B. 使光束垂直纸板射到 $ O $ 点
C. 使光束贴着纸板射到 $ O $ 点

答案： （1）$OA$ 可逆 （2）不能 探究反射光线、入射光线、法线是否在同一平面内 （3）量角器 （4）$C$

解析

(1)如果让光线逆着 OB 的方向射向镜面，这时的入射角为原来的反射角，根据光的反射定律，反射角等于入射角，这时的反射角为原来的入射角，所以会发现光线沿原路 OA 返回，即在光的反射现象中，光路可逆。

(2)以法线 ON 为轴线，把纸板 NOF 向后缓慢旋转，这时不能看到反射光线 OB，因为纸板没有和反射光线、法线在同一平面上，所以这样做的目的是探究反射光线、入射光线、法线是否在同一平面内。

(3)本实验需要探究反射角和入射角的大小关系，故要用到量角器。

(4)此实验为了使光线能在纸板上显示出来，应采取的操作是使激光紧貼纸板面入射，即使光束贴着纸板射到 O 点。故选 C。
