《2025年课堂点睛八年级物理上册人教版安徽专版》

9. (娄底市中考)如图甲中,牙医借助平面镜观察牙齿的背面,请在图乙中画出能反映此过程的光路图。

答案：
解:如图所示

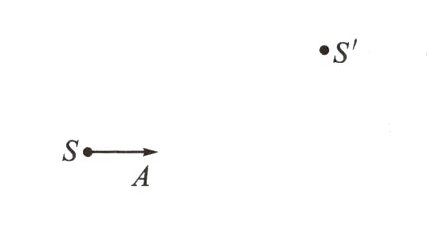

10. 如图所示,S'为点光源S在平面镜MN中的像,SA为光源S发出的一条光线,请画出平面镜MN,并完成光线SA的光路图。

答案：
解:如图所示

11. 如图所示,OB为反射光线,O为入射点,请画出入射光线AO和折射光线OC的大致位置,并标出入射角的大小。

答案：
解:如图所示

12. (苏州市中考)在图中画出垂直射向玻璃砖的光线OP经过玻璃砖射出的光路图。

答案：
解:如图所示

13. 如图所示,一束激光斜射向半圆形玻璃砖圆心O发生折射和反射,结果在右侧屏幕上出现两个光斑P点和Q点,其中光斑Q点已给出,请画出形成屏幕上两个光斑的光路图。

答案：
解:如图所示

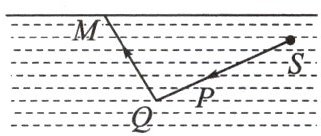

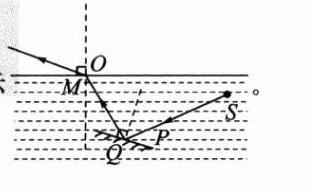

14. 如图所示,在水池里有一个点光源S,SP是它发出的一条光线,在SP的传播方向上有块平面镜,QM是SP经此平面镜反射后的反射光线。请你画出平面镜的准确位置和光线QM进入空气后的大致传播方向。

答案：
解:如图所示

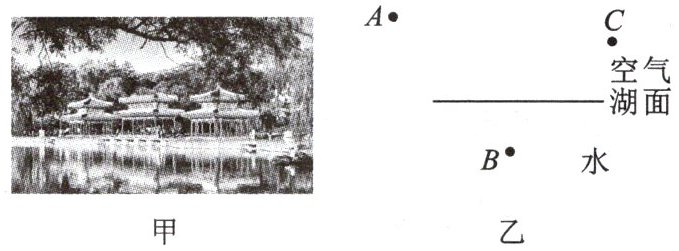

15. (辽宁省中考)承德避暑山庄湖景如画,如图甲所示。小玉同学在岸边,通过平静的湖面,既可看到建筑物的倒影,又可看到水中的鲤鱼。图乙中,A点代表建筑物的顶点,B点代表小玉看到的鱼,C点代表小玉的眼睛。请在图乙中画出：
(1)A点在水中的像A'；
(2)小玉看到A'的光路；
(3)鱼的大致位置B'和看到鱼的光路图。

答案：
解:如图所示
