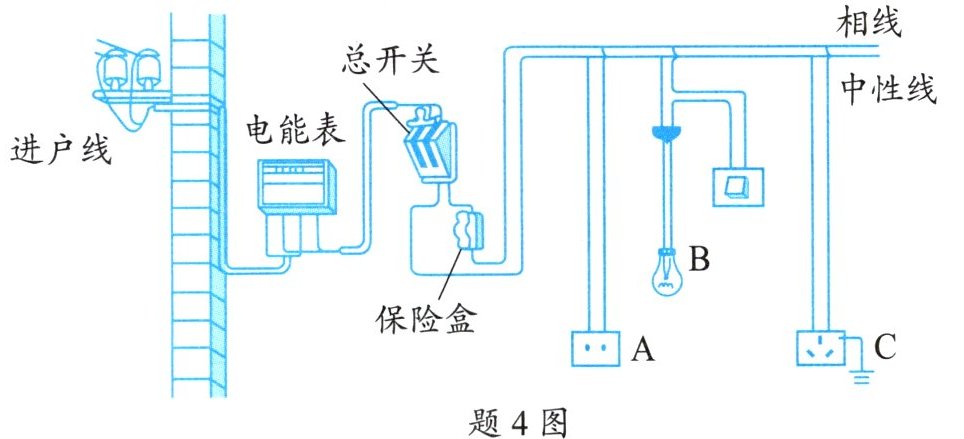

4. 现代化生活离不开电。题4图是家庭电路示意图,请完成下列填空。

(1)图中电灯B正常工作时电压是220V。
(2)用电器开关应安装在火线上,电灯B与插座A并联。
(3)正确捏住测电笔,且使笔尖插入图中插座A的右孔,氖管发光。
(4)图中C的名称是地线,其作用是使用电器金属外壳接地，防止触电。

答案： 220V
火
并
右
地线
使用电器金属外壳接地，防止触电

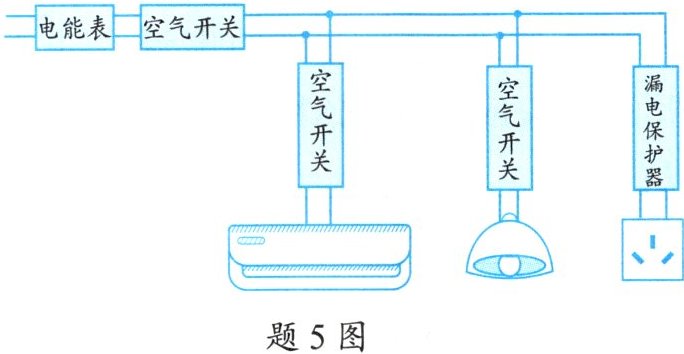

5. 现在一般标准住宅户内,配电系统都使用了空气开关、漏电保护器、三孔插座等设备。有一配电系统如题5图所示,下列说法正确的是(A)。

A.空气开关使用起来比保险丝更安全、方便
B.人触电时,空气开关会迅速断开
C.当空调功率过大时,电灯所在支路的空气开关会断开
D.当有电流经过人体时,漏电保护器能迅速将电流导入大地

答案： A

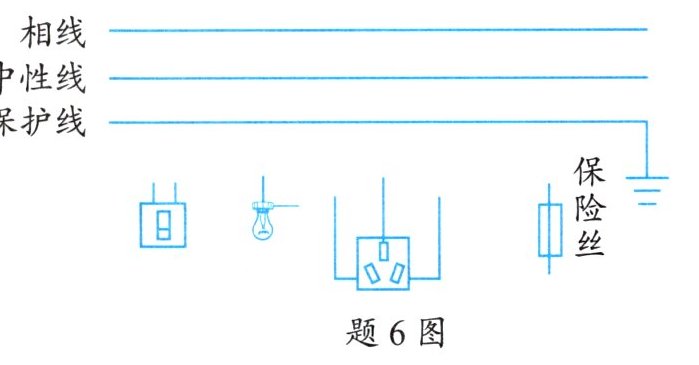

6. 请用笔画线代替导线,将题6图中的电灯、开关和插座(插座准备接大功率用电器)接入家庭电路中。

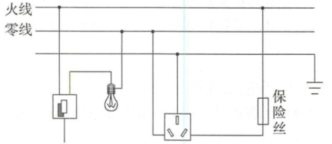

答案：
