《2025年知识与能力训练九年级物理全一册人教版A版》

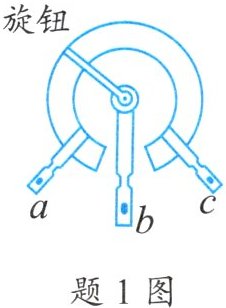

1. 小明家里有一个可调亮度的台灯,拆开之后发现奥秘在于与灯串联的电位器,电位器的实质是一个变阻器,如题1图所示,b与旋钮相连。若只将b、c接入电路,顺时针转动旋钮,灯泡亮度____变亮；若只将a、c接入电路,顺时针转动旋钮,灯泡亮度____不变；若只将a、b接入电路,逆时针转动旋钮,灯泡亮度____变亮。(变亮/变暗/不变)

答案： 变阻器
变亮
不变
变亮

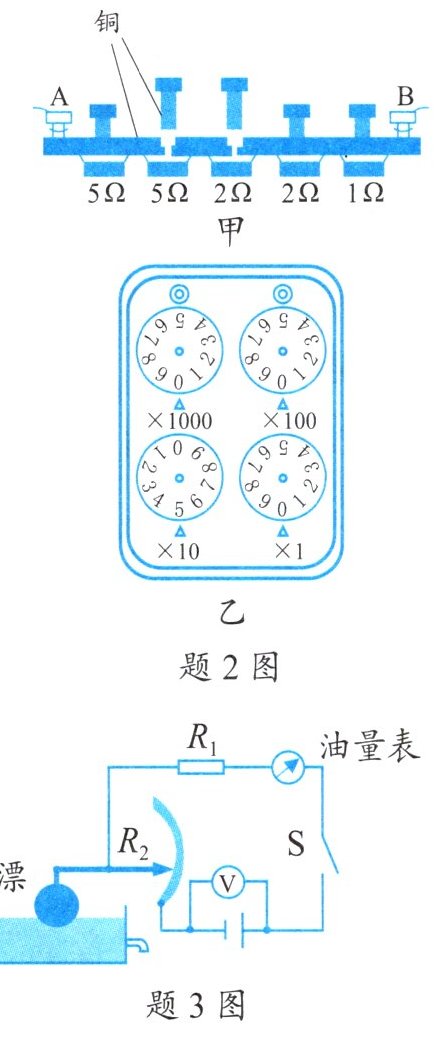

2. 电阻箱是一种变阻器。实验室常见的电阻箱有两种：一种是如题2图甲所示的插入式电阻箱,它的最大电阻值是15Ω,图中A、B两个接线柱之间的电阻值是7Ω；另一种是如题2图乙所示的旋盘式电阻箱,其示数为50Ω。

答案： 15
7
50

3. 题3图是一种自动测定油箱内油面高度的装置$,R_2$是滑动变阻器,它的金属滑片连在杠杆的一端,从油量表(由电流表改装而成)指针所指的刻度,就可以知道油箱内油面的高度。当油面上升时$,R_2$连入电路的电阻变小,油量表示数变大。本装置不能(能/不能)通过电压表示数反映油量多少。

答案： 小
大
不能

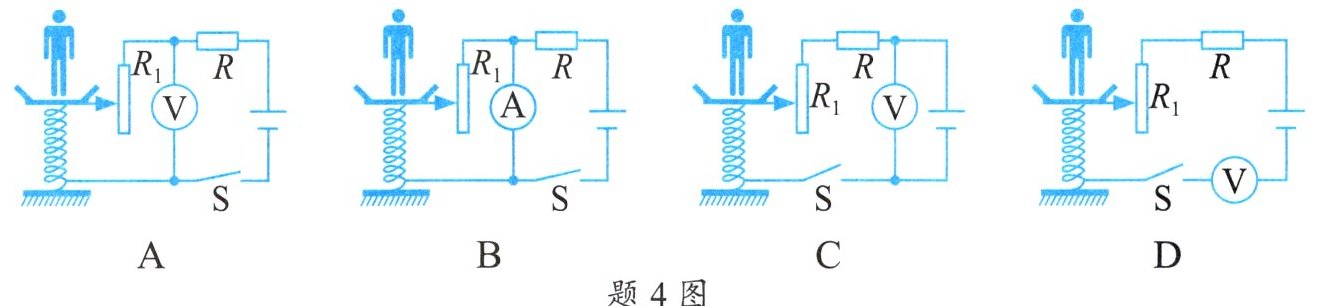

4. 小明观察了市场上的测重仪后,设计了如题4图所示4个电路(R是定值电阻$,R_1$是滑动变阻器),可以测量人体重的电路是(A)。

答案： A
