《2025年知识与能力训练九年级物理全一册人教版A版》

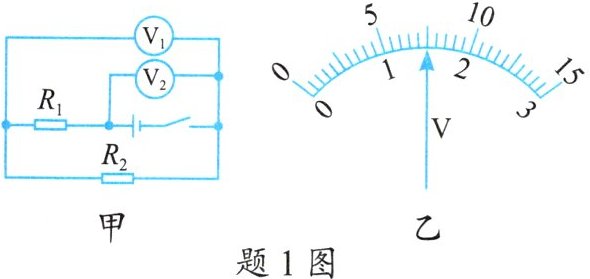

1. 如题1图甲所示电路,闭合开关后两只电压表的指针偏转均如题1图乙所示,则

(1)$R_{1}$两端的电压是6V,$R_{1}与R_{2}$的电阻之比为4∶1。
(2)若$R_{1}$断路,电压表$V_{1}$示数为0V,电压表$V_{2}$示数为7.5V。
(3)若$R_{1}$短路,电压表$V_{1}$示数为7.5V,电压表$V_{2}$示数为7.5V。
(4)若$R_{2}$断路,电压表$V_{1}$示数为7.5V,电压表$V_{2}$示数为7.5V。
(5)若$R_{2}$短路,电压表$V_{1}$示数为0V,电压表$V_{2}$示数为7.5V。

答案： 6
4∶1
0
7.5
7.5
7.5
7.5
7.5
0
7.5

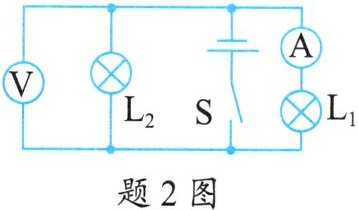

2. 如题2图所示,电源电压3V不变,闭合开关,两灯正常发光,电压表和电流表都有示数。一段时间之后,电流表示数变为0,电压表示数不变,则故障可能是L₁断路。若$L_{2}$短路,电压表示数为0V,灯$L_{1}$不发光(发光/不发光)。

答案： $L_1$断路；$0$；发光。

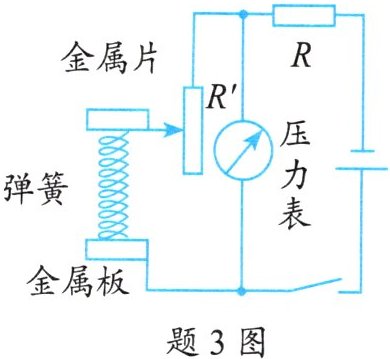

3. 小明看到菜市场里的电子秤后,上网了解到电子秤的工作原理,如题3图所示,其中$R'$是滑动变阻器,$R$是定值电阻,电源电压恒定不变。该装置可以反映弹簧上方金属片受到压力的大小。根据所学的知识判断以下说法中正确的是(C)。

A.压力表实际上是一个电流表
B.当金属片受到的压力增大时,变阻器连入电路的阻值变小
C.当金属片受到的压力增大时,压力表示数变大
D.当金属片受到的压力变小时,电路中的电流变小

答案： C
C
