《2025年知识与能力训练九年级物理全一册人教版A版》

12. 如题12图所示,某充电宝标有“电池能量60W·h”,假设该充电宝在低于20%的电量时就无法正常充电；某手机电池正常工作电压为3V,容量为4000mA·h。若不计能量损失,则该充电宝可以为这部手机的电池充满电4次。现有两个充电器,甲标注“输出6V 4A”,乙标注“输出5V 2A”,其中甲(甲/乙)是快速充电器,该快速充电器的充电功率为24W。

答案： 4；甲；24

13. 小明做“小灯泡的电功率随电压变化”的实验,小灯泡标有“2.5V”字样,滑动变阻器规格为“20Ω 2A”,电源为电压可调的学生电源,其他实验器材齐全且完好。

(1)经检查发现接错了一根导线。请你在这根导线上打“×”,并补画出正确连接的那根导线。

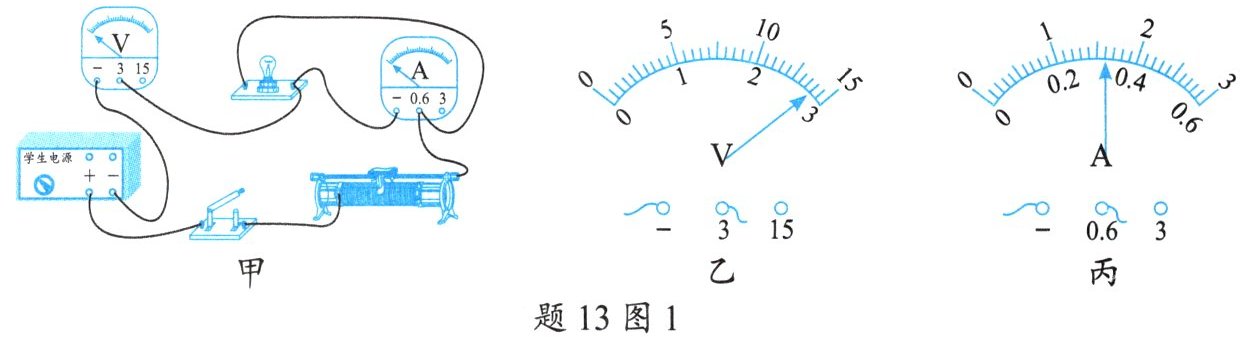

(2)电路连接正确后,小明选用“6V”当电源电压,将滑片调到最大阻值,闭合开关。某次实验时,发现小灯泡发光较亮,电压表、电流表的示数分别如题13图1乙、丙所示,此时小灯泡的实际功率＞额定功率。

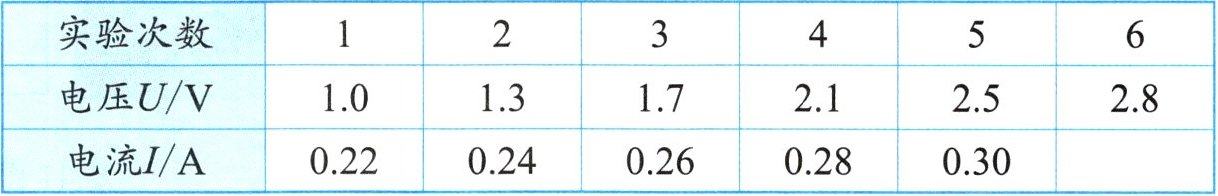

(3)小明进行多次实验,测量的数据如题13表所示,则小灯泡L正常发光时的电功率为0.75W。老师发现表格中第1次数据是编造的。
|实验次数|1|2|3|4|5|6|
|电压U/V|1.0|1.3|1.7|2.1|2.5|2.8|
|电流I/A|0.22|0.24|0.26|0.28|0.30| |

(4)根据表格中的数据推测：当电流为0.12A时,小灯泡的实际功率最有可能的是A。
A. 0.05W
B. 0.08W
C. 0.10W
D. 0.11W

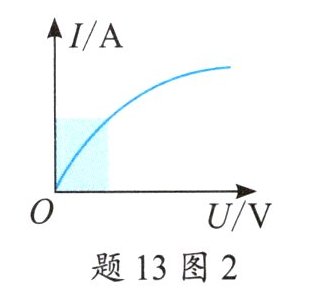

(5)根据数据绘制灯泡的I-U图像如题13图2所示,图中阴影部分面积表示的物理量是电功率。

(6)完成上述测量后,不用电压表,用如题13图3所示电路也可以测量已知额定电流的小灯泡的额定功率,已知小灯泡的额定电流为I额,定值电阻的阻值为R₀。实验步骤如下,请补充完整：

①仅闭合开关S、S2,移动滑动变阻器滑片,使电流表示数为I额；
②保持滑片位置不动,闭合开关S、$S_1,$断开开关$S_2,$记下此时电流表的示数为I；
③小灯泡的额定功率的表达式为P额=I额(I-I额)R0。(用已知量和测得量表示)

答案：
(1) （在电源正极到电压表负接线柱的导线上打“×”，补画电压表正接线柱到灯泡左端的导线）
(2) ＞
(3) 0.75；1
(4) A
(5) 电功率
(6) ①S、S2；③I额(I-I额)R0
