《2025年知识与能力训练九年级物理全一册人教版A版》

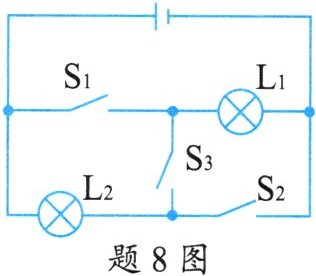

8. 如题8图所示,当只闭合 $ S_1 $ 和 $ S_2 $ 时,$ L_1 $、$ L_2 $ 的连接方式是并联；当只闭合 $ S_3 $ 时,$ L_1 $、$ L_2 $ 的连接方式是串联；当只闭合 $ S_1 $ 和 $ S_3 $ 时,电路中只有灯L₁工作；当3个开关全部闭合时,电路中会出现短路的情况。

答案： 并
串
L₁
短路

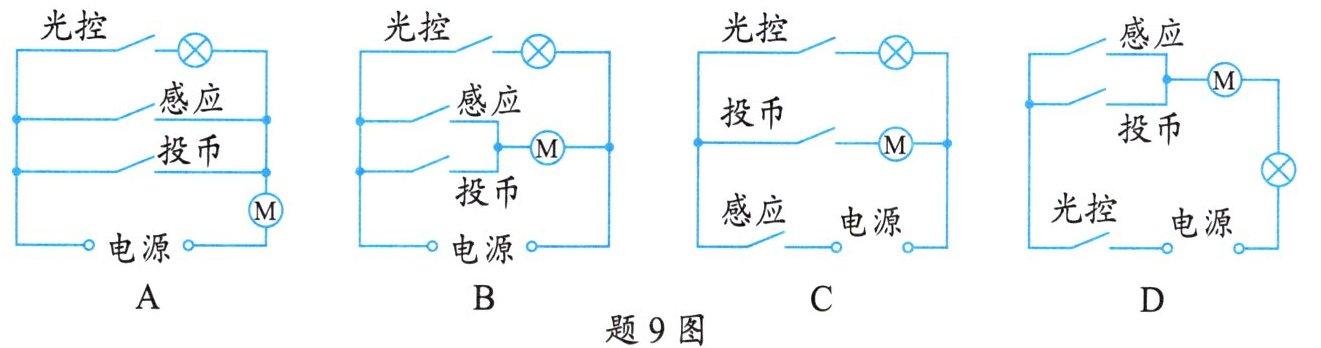

9. 某自动售货机,可通过手机扫码(感应开关闭合)或投币(投币开关闭合),启动电动机完成自动售货；在光线较暗时光控开关自动闭合,接通灯泡照明。符合上述情况的电路设计图是题9图中的(B)。

答案： B

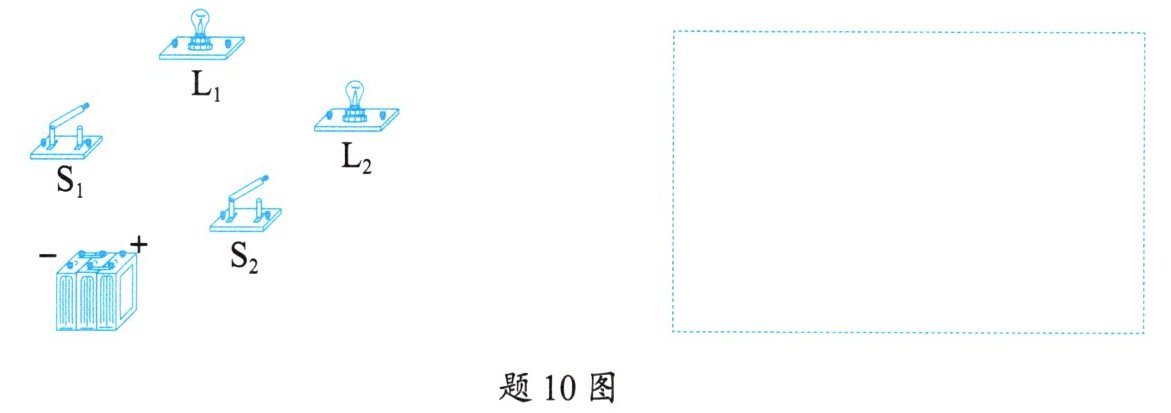

10. 请将题10图中的各器材连接成完整电路,要求灯 $ L_1 $ 和 $ L_2 $ 并联,开关 $ S_1 $ 只控制灯 $ L_1 $,开关 $ S_2 $ 控制灯 $ L_1 $ 和 $ L_2 $。完成连线后,在框内画出对应的电路图。

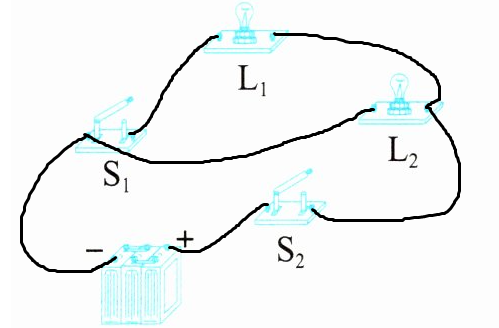

答案：

11. 请观察并分析家庭电路中哪些采用了串联,哪些采用了并联。你是怎么判断出来的？请用手机拍摄实验现象(要有讲解),上传微信视频号并 深圳物理。

答案：   家庭电路中用电器均采用了并联，因为都可能独立工作，互不影响。
