《2025年知识与能力训练九年级物理全一册人教版A版》

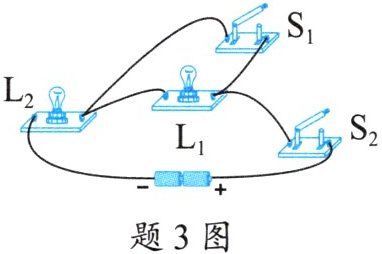

3. 如题3图所示的电路中,只闭合开关$S_{2}$时,两灯是______联的,电路处于______路状态。再闭合开关$S_{1}$时,请在虚线框内画出此时的等效电路图,由图可知：灯______亮,灯______不亮,原因是______；当$S_{1}$、$S_{2}$均断开时,电路处于______路状态。

答案：
串
通
L₂
L₁
L₁被短接
断

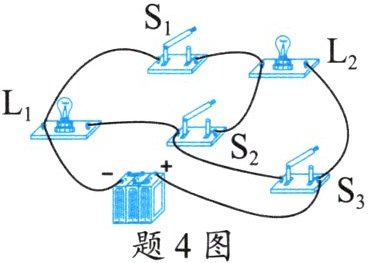

4. 题4图电路中,只闭合开关$S_{2}$,则灯$L_{1}和L_{2}$______联,请在虚线框内画出此时的等效电路图。若要使$L_{1}和L_{2}$并联,应闭合开关______；若同时闭合开关______,将烧毁电源。

答案：
串
S₁、S₃
S₁、S₂、S₃

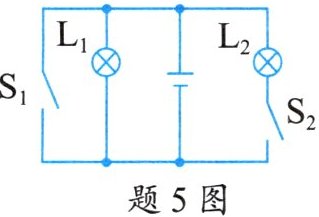

5. 如题5图所示的电路,当断开开关$S_{1}$,闭合开关$S_{2}$,此时灯泡$L_{1}和L_{2}$______联。当同时闭合开关$S_{1}和S_{2}$,请在虚线框内画出等效电路图,由图可知：灯泡$L_{1}和灯泡L_{2}$______(发光/不发光),此时的电路状态是______路。

答案：
并
不发光
短

6. 如题6图所示的电路,只闭合$S_{1}$时,能够发光的灯泡是______,$A_{1}$测的是通过灯______的电流；同时闭合$S_{1}$、$S_{2}$时,请在虚线框内画出此时的等效电路图,此时：$L_{1}$、$L_{2}$______联,$A_{2}$测的是通过灯______的电流。

答案：
L₁
L₁
并
L₂
