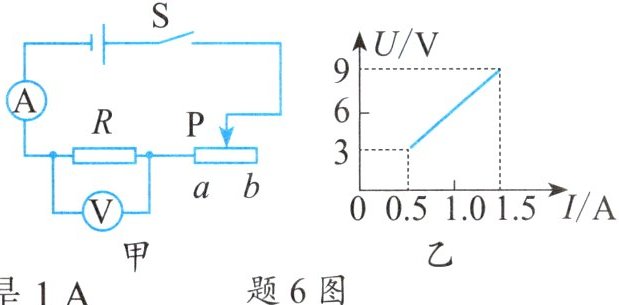

6. 如题6图甲所示,电源电压保持不变,闭合开关S时,滑动变阻器的滑片P从b端滑到a端,电压表示数$U与电流表示数I$的变化关系如题6图乙所示,下列说法错误的是(D)。

A.电源电压是9V
B.定值电阻$R$的阻值是6Ω
C.滑动变阻器的最大阻值是12Ω
D.滑片P位于中点时,电流表的示数是1A

答案： D

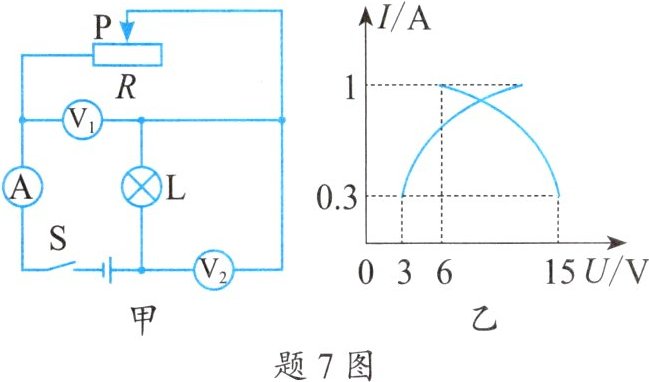

7. 为研究调光灯的工作原理,某小组设计了如题7图甲所示的模拟电路进行探究。已知小灯泡L正常发光时的阻值为12Ω,允许通过的最大电流为1A。电源电压恒定不变。在保证电路安全的情况下,通过调节滑动变阻器,分别记录三个电表的示数,并将电表示数绘制成如题7图乙所示的关系图像,求：
(1)灯泡L两端允许的最大电压；

(2)电源电压；
(3)滑动变阻器阻值的变化范围。

答案：
(1)12V；
(2)18V；
(3)6Ω~50Ω。
