《2025年知识与能力训练九年级物理全一册人教版A版》

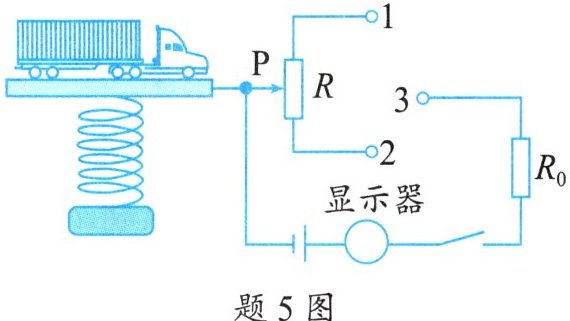

5. 公路检查站的“地磅”可以检测货车是否超载。题5图是某种地磅的工作原理图,滑片P可在竖直放置的电阻R上滑动,当货车质量增大时,电表示数随之增大,由电表改装成的显示器的示数也增大。接线柱“3”应该与“2”(1/2)连接,“显示器”由电流表(电流表/电压表)改装而成。

答案：
2
电流表

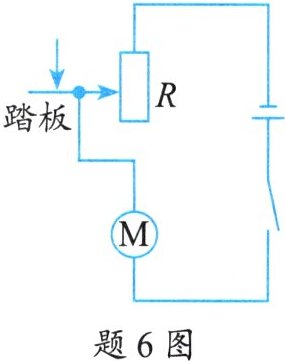

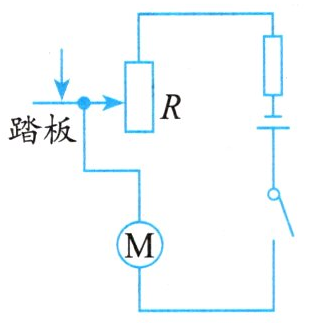

6. 为了减少碳排放,国家大力推行电动汽车。通过电动机的电流越大,电动汽车的速度越快,当驾驶员向下踩“油门”踏板时,车速变大。有同学提出右侧模拟电路存在问题,请你在题6图中修正,使其满足题目要求。

答案：

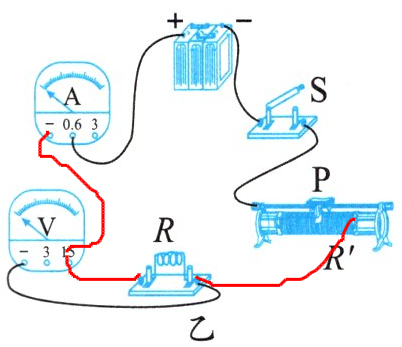

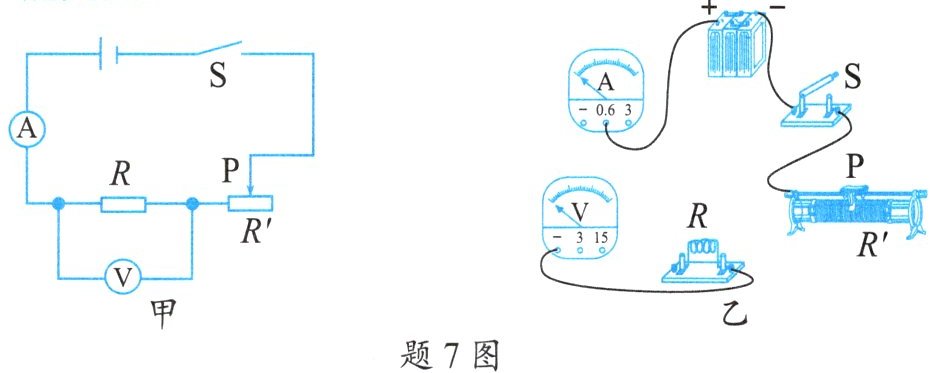

7. 请根据题7图甲电路图,用笔画线代替导线将题7图乙中的电路连接完整(导线不能交叉)。

答案：

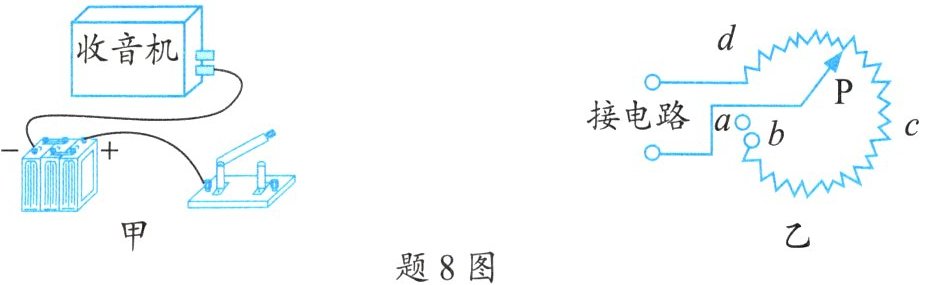

8. 收音机上的“音量”旋钮能够控制声音的响度,是因为旋钮内部安装了电位器。

如题8图乙所示的是一种调节收音机音量兼开关的电位器示意图,请将其连入题8图甲的收音机电路中。此时电流流过的是d与P(填字母)之间的电阻丝,滑片P如果向c点移动,则接入电路的电阻丝长度变长(变长/变短/不变)。若要使收音机工作时的音量最小,滑片P应置于图中b(填字母)点；若要关闭收音机,应将滑片P置于图中a(填字母)点。

答案： d
P
变长
b
a
