《2025年知识与能力训练九年级物理全一册人教版A版》

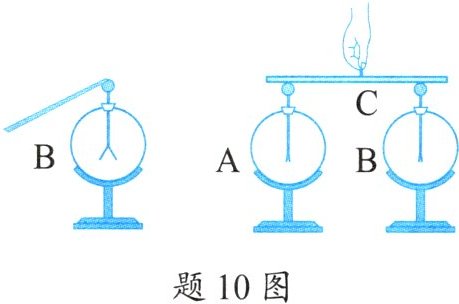

10. 为了探究验电器 A 所带的电荷是正电还是负电,小明用毛皮摩擦过的橡胶棒去接触验电器 B,B 的金属箔片张角由闭合变为张开；然后再用金属棒 C 连接验电器 A 和 B 的金属球,发现验电器 A 和 B 的金属箔片张角均由张开变为闭合。则下列说法正确的是(C)。

A.验电器工作的原理是异种电荷相互吸引
B.毛皮摩擦后的橡胶棒带负电,说明毛皮束缚电子的能力更强
C.由实验可知验电器 A 带的是正电
D.当 C 棒连接两验电器的金属球时,产生的瞬间电流方向为 B 到 A

答案： C

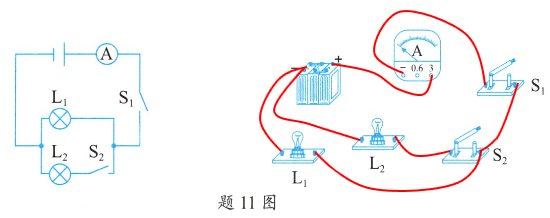

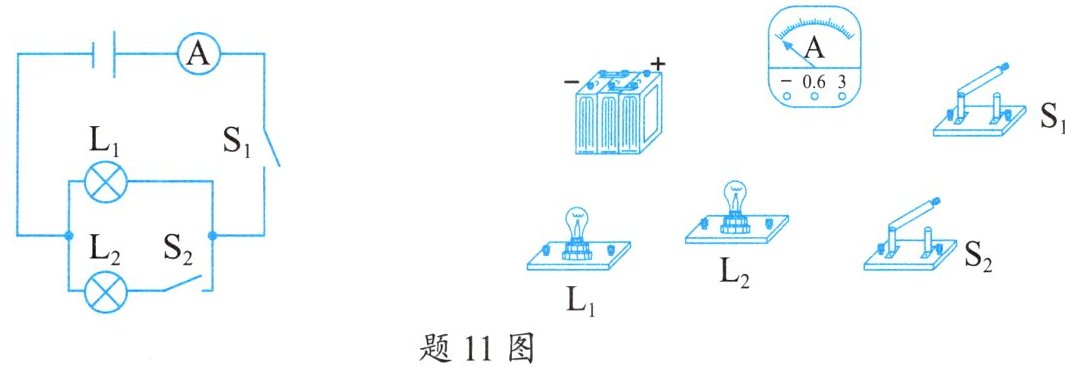

11. 请根据题 11 图中电路图连接实物图。(电流表选择小量程接入电路)

答案：

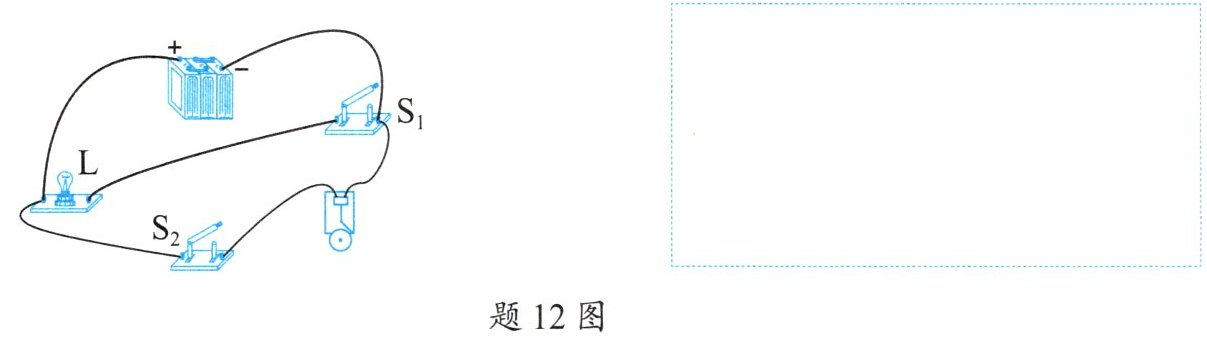

12. 请根据题 12 图中实物图,在虚线框内画出对应的电路图。

答案：

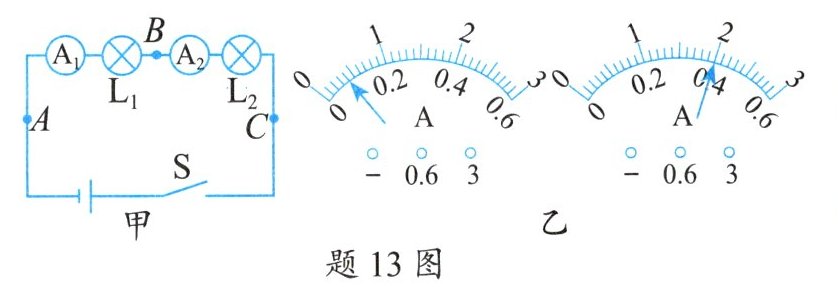

13. 小明选用不同规格的灯泡来验证“串联电路中电流的规律”,他设计的电路图如题 13 图甲所示。

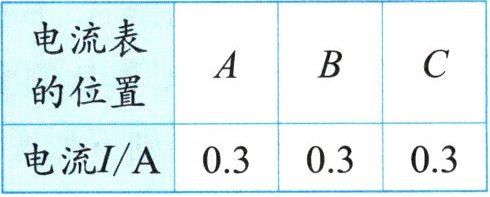

|电流表的位置|A|B|C|
|电流$I/A$|0.3|0.3|0.3|


(1)在连接电路时,开关S应该断开。
(2)小明在实验时发现电流表$A_{1}的指针偏转角度比A_{2}$的小,如题13图乙所示。由此他认为：串联电路中各处的电流不相等。请你指出他判断错误的原因：两个电流表接入的量程不一样。
(3)闭合开关S,发现灯$L_{1}$发光,灯$L_{2}$不发光,原因可能是L₂短路。
(4)排除故障后,闭合开关S,发现灯$L_{2}的亮度比灯L_{1}$的亮度大,则下列说法正确的是C(填字母)。
A. 通过灯$L_{2}$中的电流较大,所以灯$L_{2}$更亮
B. 电流从电源正极出来先通过灯$L_{2}$,所以灯$L_{2}$更亮
C. 两灯中的电流相等,亮度不同是因为两灯的规格不同
(5)题13表是测得的实验数据,由此可初步得出实验结论：串联电路电流处处相等。实验方案存在的不足是没有改变灯泡规格多次实验，结论具有偶然性。

答案： 断开
两个电流表接入的量程不一样
L₂短路
C
串联电路电
流处处相等
没有改变灯泡规格多次实验，
结论具有偶然性
