《2025年知识与能力训练九年级物理全一册人教版A版》

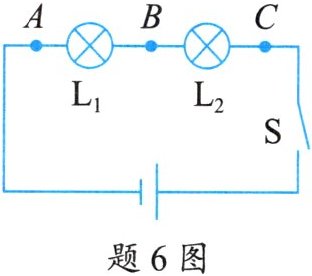

6. 如题6图所示,在探究串联电路电压关系的实验中,分别用电压表测出$AB$、$BC$、$AC$两端的电压值,下列说法正确的是(A)。

A.实验前,要观察电压表指针是否在零刻度处
B.测完$AB$两端电压后,将$A$点的导线拆下,连到$C$点,就可以测量$BC$两端电压
C.测得$U_{AB}= 2$ V,$U_{BC}= 2$ V,$U_{AC}= 4$ V,说明串联电路中各导体两端电压一定相等
D.如果灯$L_{2}$被短路,闭合开关后,灯$L_{1}$不亮

答案： A

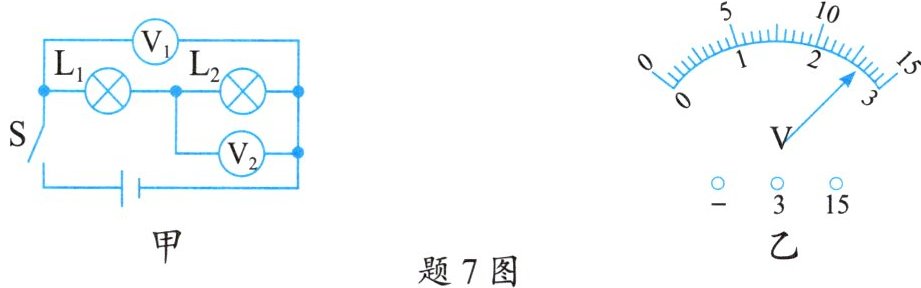

7. 当开关闭合后,题7图甲中两灯都发光,此时两表的指针都如题7图乙所示。则灯$L_{2}$两端的电压为2.6V,电源电压为13V,灯$L_{1}$两端的电压为10.4V。

答案： 2.6
13
10.4

8. 题8图中电源电压保持不变,当$S_{1}$、$S_{2}$都闭合时,电压表示数为$5$ V；当$S_{1}闭合S_{2}$断开时,$L_{1}和L_{2}$是串联连接的,此时电压表示数为$3.6$ V。那么电源电压是5V；当$S_{1}$、$S_{2}$都断开时,$L_{2}$两端的电压是1.4V。

答案： 串
5
1.4

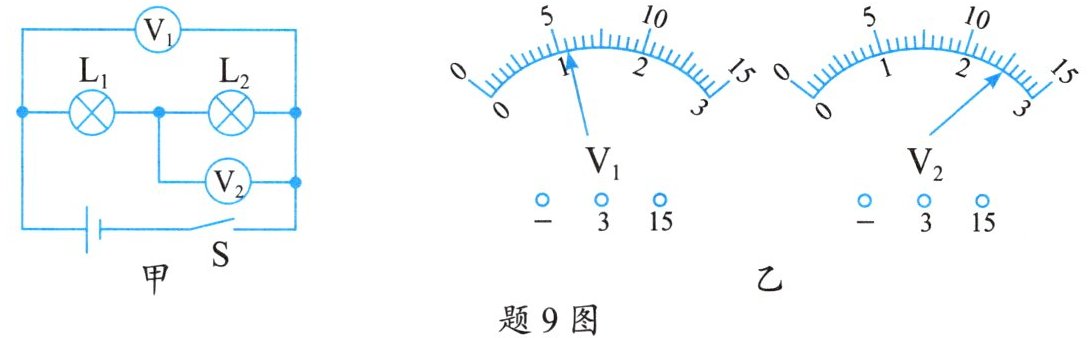

9. 如题9图甲所示的电路中,电压表所用的量程不明,当电路闭合后,$V_{1}和V_{2}$的示数分别如题9图乙所示。则小灯泡$L_{1}两端的电压U_{1}与小灯泡L_{2}两端的电压U_{2}$之比是6∶5。

答案： 6∶5
