《2025年同步练习册山东科学技术出版社九年级物理上册教科版》

1. 如图所示是“伏安法测电阻”的实验电路,其中正确的是(B)

答案： B

2. 小明利用如图所示的电路测量电阻 $ R_x $ 的阻值。关于该实验,下列说法正确的是(B)

A.滑动变阻器的作用是改变电源电压
B.多次测量取平均值是为了减小误差
C.不能交换电流表和滑动变阻器的位置
D.实验结束,断开开关即可离开实验室

答案： B

3. 某学习实验小组在做“测量小灯泡的电阻”的实验时连接了如下图所示的电路,闭合开关后发现电流表指针无偏转,电压表有偏转,则电路中出现上述现象的原因可能是(C)

A.小灯泡处发生了短路
B.电流表处发生了断路
C.电流表两个接线柱被短接
D.滑动变阻器同时接入两下接线柱造成电流太小

答案： C

4. 在“测量未知电阻”的实验中,小明和小红分别选用定值电阻和小灯泡为测量对象,在处理实验数据时,分别画出了电阻和小灯泡的 $ U - I $ 图像,如图甲、乙所示。关于图像,下列说法错误的是(B)

A.由图乙及实验现象可知：小灯泡的电阻随灯丝温度的增加而增大
B.为了减小误差,应该用多次测量的方法,计算小灯泡的电阻
C.由图甲可知,定值电阻的阻值为 $ 1 \Omega $
D.由图甲可知,电阻不随其两端的电压和导体中的电流而改变

答案： B

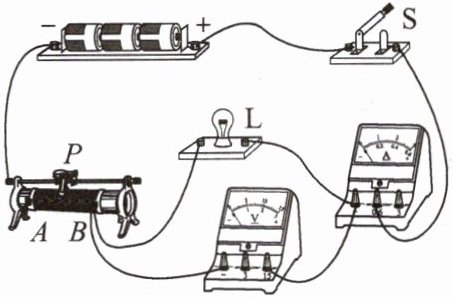

5. 在如图所示的“测量未知电阻”的实验中,闭合开关 $ S $,小明发现电流表有示数,但示数较小,小灯泡不亮,接下来应进行的操作是(D)

A.更换一个同样规格的小灯泡
B.更换电压表所使用的测量范围
C.检查电路中是否存在断路故障
D.减小滑动变阻器接入的阻值,观察小灯泡是否发光

答案： D
