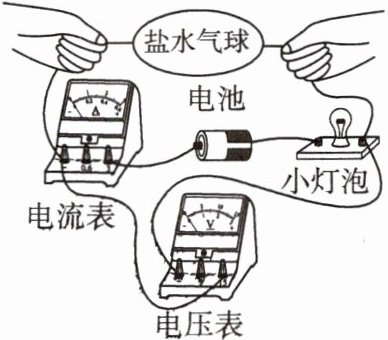

10. 某学习小组用装满盐水的气球连接在如图所示的电路中。用手向相反的方向拉扯连接气球的导线,使气球变长(盐水与导线充分接触且气球不破裂),下列对这一过程的分析正确的是(C)

A.小灯泡变得更亮
B.无论怎样拉动,电压表的示数都不变
C.电压表与电流表示数的比值变大
D.电路消耗的总功率变大

答案： C

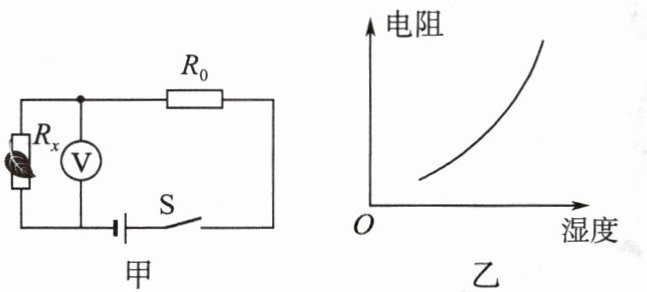

11. 如图甲所示,将石墨烯制成的湿敏电阻$R_{x}$附着在叶片上就可以从外部检测植物含水量的变化。电源电压恒定,$R_{0}$为定值电阻,$R_{x}$的阻值随植物含水量变化的图像如图乙所示,下列说法正确的是(D)

A.电路中连接的定值电阻$R_{0}$是多余的
B.石墨烯的电阻随树叶的湿度增加而减小
C.当树叶的湿度增加时,电压表的示数变小
D.当树叶的湿度减小时,电路消耗的电功率变大

答案： D

12. 如图是创新实验小组同学设计的一款电子量角器的电路图,$AB$为均匀半圆弧电阻,$O$点为其圆心,$OP$为金属滑片,可绕$O$点转动。$AO$间连接的角度显示器是由电压表改装而成的,可用来显示角$AOP$的大小。当滑片$P$沿顺时针方向转动时,则(B)

A.电路中电流变小
B.电压表示数变大
C.电路中电流变大
D.电路总功率变大

答案： B

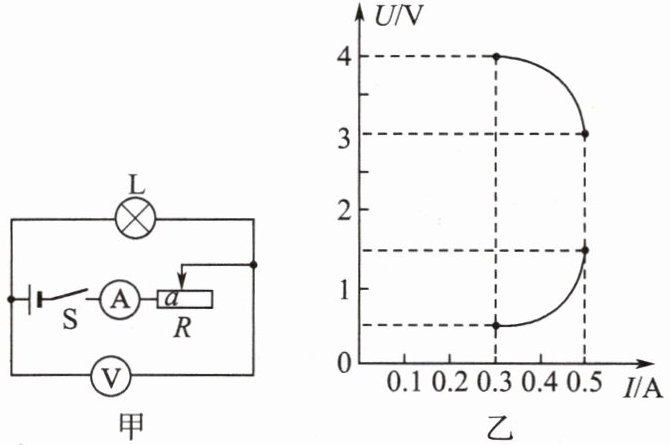

13. 如图甲所示电路中,电源电压恒定不变,所用电流表的测量范围是$0\sim 0.6A$,电压表的测量范围是$0\sim 3V$。闭合开关$S$,在滑动变阻器$R的滑片从最右端向左滑到a$点的过程中,滑动变阻器$R和灯泡L的U-I$图像分别如图乙所示,当滑片在$a点时灯泡L$恰好正常发光。下列说法正确的是(C)

A.电源电压为$4V$
B.灯泡$L正常发光时的电阻为6Ω$
C.电路中允许的最大功率为$2.25W$
D.电压表测量的是滑动变阻器$R$两端的电压

答案： C
