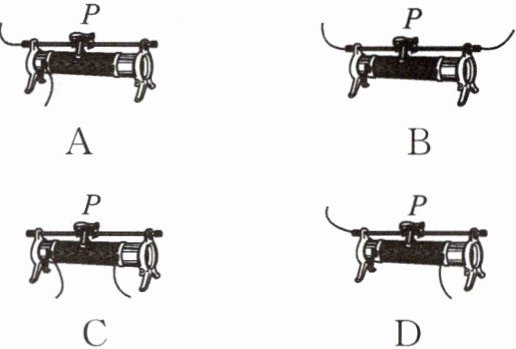

4. 如图是滑动变阻器的结构和接入电路的示意图,当刚开始实验时,其中连接正确且滑片应该处于右边的是(A)

答案： A

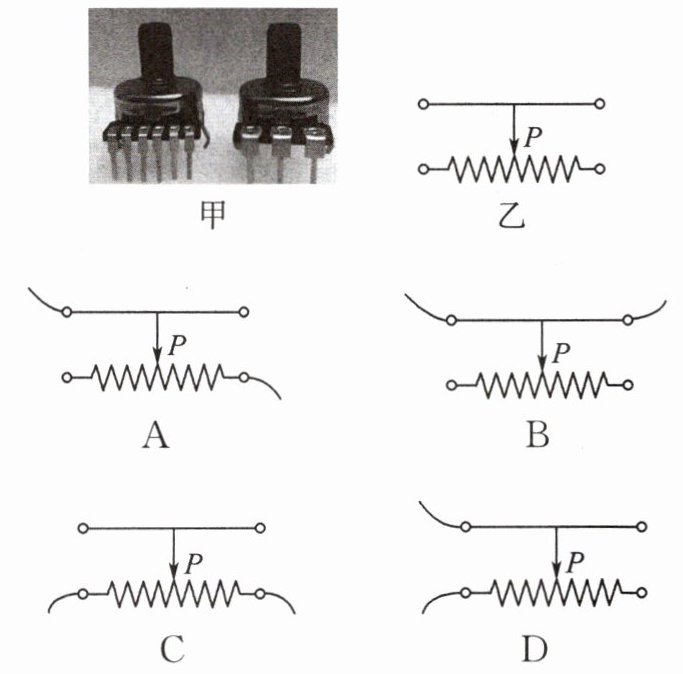

5. 如图甲是音响上音量调节装置,相当于一个滑动变阻器,其简化电路如图乙所示,要使滑片P向右移动时接入电路中的电阻变大,下列连接方式中满足上述要求的是(D)

答案： D

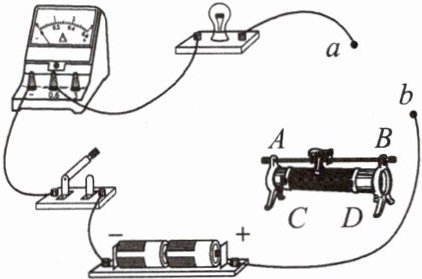

6. 在“练习使用滑动变阻器”的实验中,老师已经完成了部分电路的连接,如图所示,闭合开关后,将滑片向右滑动时,灯变亮,连入电路中ab间的接线柱应是(D)

A.接A与B
B.接A与C
C.接B与C
D.接B与D

答案： D

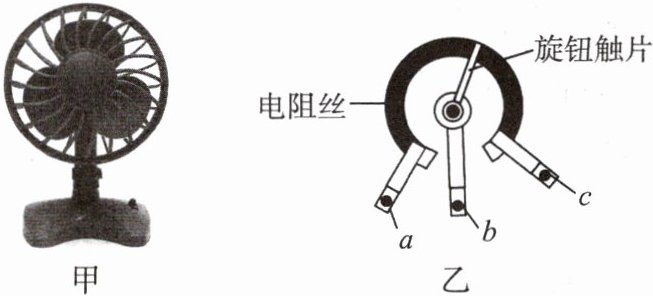

7. 图甲是一种常用的可调风速的小风扇,图乙为其用于调风速的电位器结构图,a、b、c是它的三个接线柱,a、c分别与弧形电阻丝的两端相连,b与旋钮触片相连。下列说法正确的是(B)

A.若将a、b接入电路中,顺时针转动旋钮时,风扇风速加快
B.若将b、c接入电路中,顺时针转动旋钮时,风扇风速加快
C.电位器应该与电风扇中的电动机并联
D.电位器通过改变电阻丝的温度来改变接入电路的电阻

答案： B

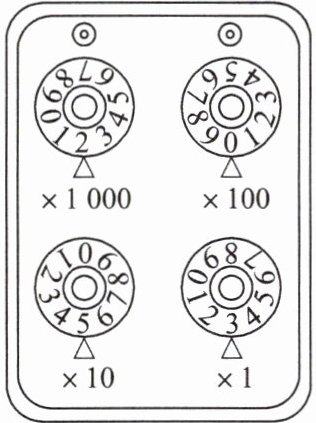

8. 如图所示,电阻箱的阻值范围是0～9999Ω,此时接入电路中的电阻为2053Ω。

答案： 0～9999　2053

9. 滑动变阻器是根据改变连入电路的电阻丝的长度来改变接入电路的阻值的。其变阻器的铭牌上标有“50Ω 2A”字样,表示此变阻器的电阻变化范围为0～50Ω,允许通过的最大电流为2 A。

答案： 长度　接入电路的阻值　0～50Ω　2 A

10. 电动助力车出行时,旋动右手的“调速”把手,发现电动机带动后轮的转速发生改变,与这个调速把手联动的电路元件的实质是一个滑动变阻器,通过改变接入电路中电阻丝的长度,改变连入电路中的电阻,对车速起到调节的作用。

答案： 滑动变阻器　长度
