《2025年同步练习册山东科学技术出版社九年级物理上册教科版》

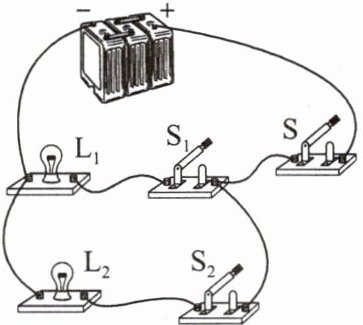

9. 如图所示的电路中,开关全部闭合,两灯均发光,电路中有两条电流路径,是并联(选填“串联”或“并联”)电路。此时,取下一只正在发光的灯泡,则另一只灯泡发光(选填“熄灭”或“发光”),说明并联电路中各用电器之间互不影响(选填“相互影响”或“互不影响”)。开关 $ S $ 控制L₁和L₂,开关 $ S_1 $ 控制L₁,开关 $ S_2 $ 控制L₂(以上三空均选填“$ L_1 $”“$ L_2 $”或“$ L_1 $ 和 $ L_2 $”)。

答案： 两　并联　发光　互不影响　L₁和L₂ L₁ L₂

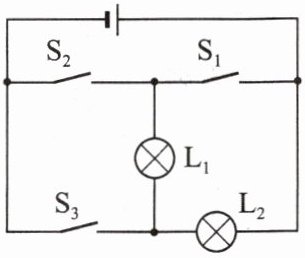

10. 如图所示,若闭合 $ S_2 $,断开 $ S_1 $ 和 $ S_3 $,将形成串联电路；若闭合 $ S_1 $ 和 $ S_3 $,断开 $ S_2 $,将形成并联电路；$ S_1 $ 和 $ S_2 $ 不能同时闭合,否则将形成短路,会损坏电源。

答案： 串　并

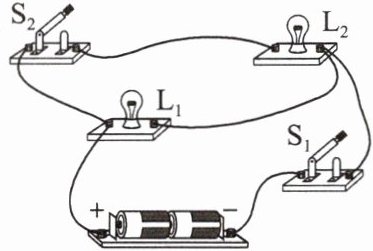

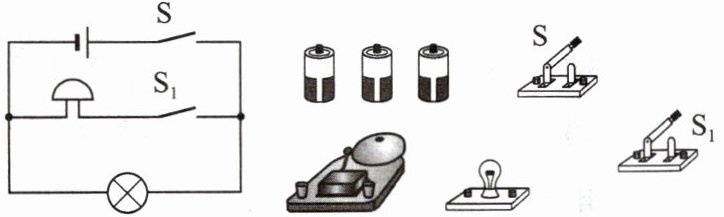

11. 请根据如图所示的电路图,请画出对应的实物连接图。

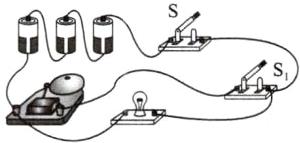

答案：
如图所示:　　　　　

12. 根据如图所示的实物图,画出对应的电路图。

答案：
如图所示:　　　　　　　　

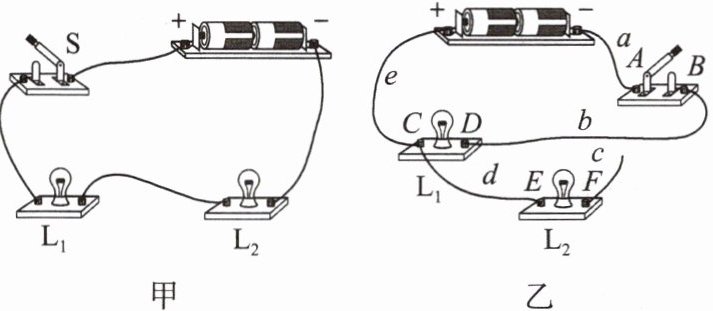

如图甲所示是小强连接的串联电路的实物图。

(1)在连接图甲电路的过程中,开关必须断开；
(2)如图甲所示,闭合开关,当两灯亮后,若将 $ L_1 $ 从灯座上取下,观察到的现象是 $ L_2 $熄灭,说明在串联电路中,各用电器之间相互影响；
(3)如图乙所示,为了形成并联电路且开关同时控制灯 $ L_1 $ 和 $ L_2 $,小强需要把导线 $ c $ 的另一端连接到电路中的D点。为了形成并联电路且开关只控制 $ L_1 $,导线 $ c $ 的另一端连接到电路中的A点；

答案：
(1)断开
(2)熄灭　相互
(3)D　A
