《2025年同步练习册山东科学技术出版社九年级物理上册教科版》

13. 在“探究串联电路中各处电流的关系”实验中,某同学用电流表分别测出图中a、b、c三处的电流大小,并初步得到它们之间关系的结论。为了进一步探究它们之间的关系,下一步他的操作是(D)

A.得出结论,整理实验器材
B.改变开关S的位置,再次测量a、b、c三处的电流
C.将图中两只灯泡位置对调,再次测量a、b、c三处的电流
D.换用不同规格的灯泡,再次测量a、b、c三处的电流

答案： D

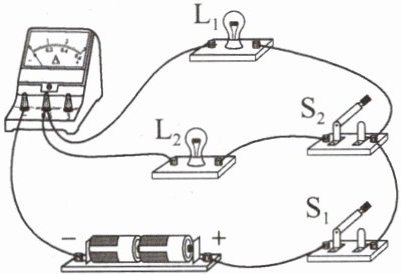

14. 如图所示电路中,电源电压不变。闭合开关$S_1$和$S_2,$小灯泡$L_1$和$L_2$均正常发光,电流表有示数。下列分析正确的是(B)

A.小灯泡$L_1$和$L_2$串联
B.若断开开关$S_2,$电流表示数会变小
C.若小灯泡$L_1$比$L_2$亮,原因是小灯泡$L_1$两端的电压比$L_2$两端的电压大
D.若只闭合开关$S_2,$电路中只有小灯泡$L_2$发光

答案： B

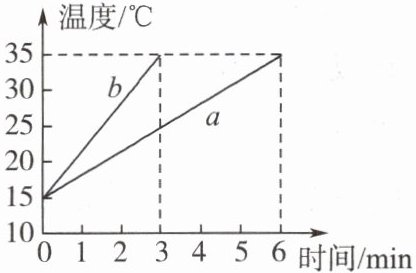

15. 在两个相同的烧杯中分别装有质量和初温相等的水和某种液体,用两个完全相同的电加热器分别对其加热,每隔一段时间用温度计分别测量它们的温度,并画出了温度随时间变化的图像如图所示,由图像可知(D)

A.a液体比热容小
B.b液体是水
C.0～3min内a液体吸收的热量多
D.升高相同的温度时,b液体吸收的热量少

答案： D

16. 我国学者王充在《论衡》一书写下“顿牟掇芥”,意为摩擦过的琥珀能吸引轻小草芥,琥珀得到电子带负电,把它靠近毛皮摩擦过的橡胶棒会相互排斥。

答案： 负　排斥

17. 如图所示是一桌可口的饭菜。食材在烹饪时是通过热传递(选填“做功”或“热传递”)的方式增大内能,烹饪过程中散发的饭菜香味是扩散现象。

答案： 热传递　扩散

18. 材料和长度都相同的导体A、B,它们的粗细不同。如果将它们按如图所示的方式并联在电路中,则电阻R_A＞R_B,导体A、B两端的电压U_A＝U_B。(以上均选填“＞”“＜”或“＝”)

答案： ＞　＝

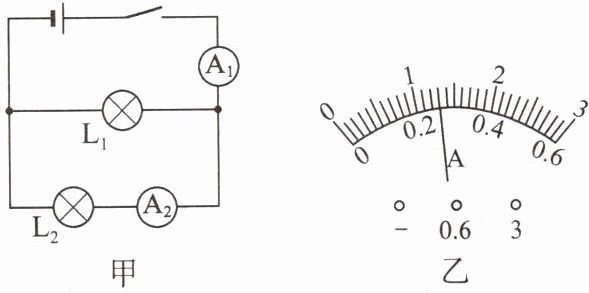

19. 如图甲所示,闭合开关S,两只电流表的指针均指在如图乙所示的位置,则通过小灯泡$L_1$的电流是1.04A。

答案： 1.04
