1. 欧姆定律的主要内容：导体中的电流,跟导体两端的电压成正比,跟导体的电阻成反比。用公式表示为$ I=\frac{U}{R} $,其中I表示电流,单位A；U表示电压,单位为V；R表示电阻,单位为Ω。

答案： 正比 反比 $ I=\frac{U}{R} $ I A U V R Ω

2. 欧姆定律的变形公式有：
(1)$ U=IR $,
(2)$ R=\frac{U}{I} $。

答案：
(1)$ U=IR $
(2)$ R=\frac{U}{I} $

3. 欧姆定律反应了一段导体中的电流跟电压和电阻之间的定量关系。其中的$I$、$U和R$是指同一导体中的电流、电压和电阻。

答案： 电压 电阻 同一导体

例 在如图所示的电路中,电源电压保持不变,闭合开关S后,向右移动滑片P。下列说法正确的是(D)

A.电压表的示数变大
B.电压表的示数变小
C.电流表A的示数变大
D.电流表$A_1$的示数变小

答案： 解析：由图可知,两电阻并联,电压表测电源的电压,电流表$A_1$测干路的电流,电流表A测滑动变阻器$R_1$的电流。闭合开关S后,向右移动滑片P,滑动变阻器$R_1$的阻值增大,通过滑动变阻器$R_1$的电流变小,干路的电流变小,即电流表A的示数变小,电流表$A_1$的示数变小,电压表的示数不变,D正确。
答案：D

1. 对于欧姆定律的公式$I= \frac{U}{R}$的理解,下列说法不正确的是(C)
A.对一确定的导体来说,通过导体的电流跟加在这段导体两端的电压成正比
B.在电压相等的条件下,不同导体中的电流跟这段导体的电阻成反比
C.由$I= \frac{U}{R}可知U = IR$,故加大接在某一电路中的电阻值,电压会增大
D.导体中的电流是由加在它两端的电压和它的电阻来决定的

答案： C

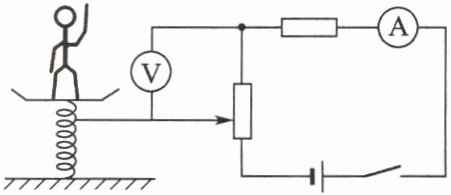

2. 体重是评价人体健康状况的重要指标。小明同学用如图所示电路设计电子体重秤,两电表中适合改装为体重秤表盘的是(A)


A.只能是电压表
B.只能是电流表
C.两者都适合
D.两者都不适合

答案： A

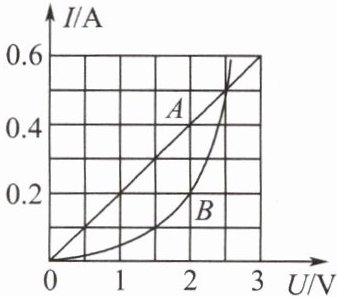

3. 两个电路元件A和B的$I-U$图像如图所示,根据图像,下列说法正确的(D)

A.元件A的电压与通过它的电流成正比
B.当元件A和元件B的电压都为2V时,元件A的电阻是元件B的2倍
C.将它们并联后接到电压为2V的电源上时,干路中的电流为0.4A
D.将它们串联后接到电压为3V的电源上时,A、B电压之比为1:2

答案： D
