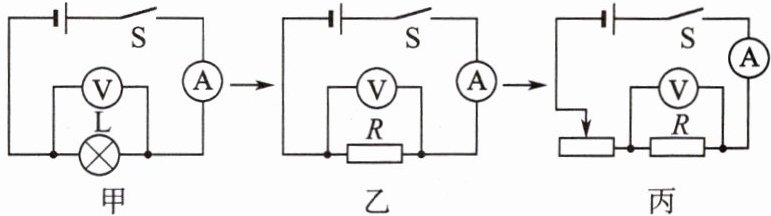

1. 小宇和同学们在做电学实验的过程中,经过讨论,依次改进了“探究电流跟电压的关系”的实验电路图,如图甲、乙、丙所示。下列说法正确的是(B)

A.图甲改进为图乙：为保证实验过程中电压这一因素不变
B.图乙改进为图丙：实现多次实验,得到电流跟电压之间的定量关系
C.图丙：移动滑动变阻器目的是保持电阻$R$两端电压不变
D.图丙：不增加任何器材、不改变电路,也可以探究电流与电阻的关系

答案： B

2. 小芳利用如图所示的电路探究电流与电阻的关系,他把四个阻值不同的定值电阻分别接入电路$a$、$b$两点间,收集数据的前提是保持每次实验电压表示数不变,处理数据的方式是求出每次实验的电流值和对应电阻值的乘积(选填“乘积”或“比值”)并进行比较。

答案： 不变　乘积

3. 在“探究电流与电压的关系实验”中,所用电源电压为$3V$,定值电阻$R阻值为5Ω$,滑动变阻器的规格为“$20Ω$ $1A$”,各仪器均完好,请完成下列问题：

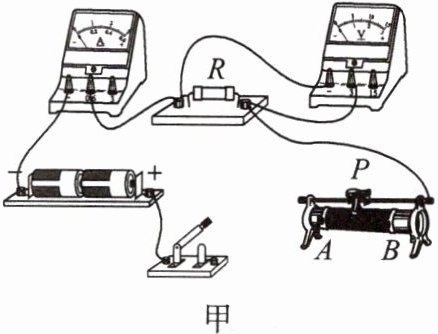

(1) 用笔画线代替导线,将图甲电路连接完整,要求：滑动变阻器滑片$P$向右移动时电阻变大,导线不交叉；

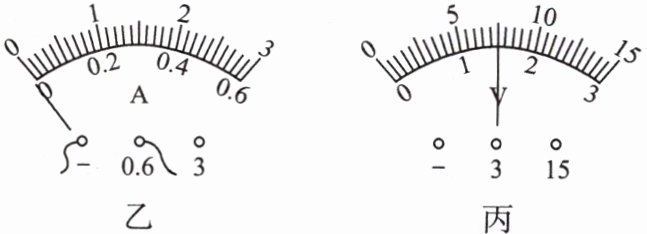

(2) 闭合开关前,发现电流表指针如图乙所示,接下来正确的操作是______；
(3) 闭合开关进行实验,移动滑片$P$到某一位置,电压表的示数如图丙所示,示数为______V；

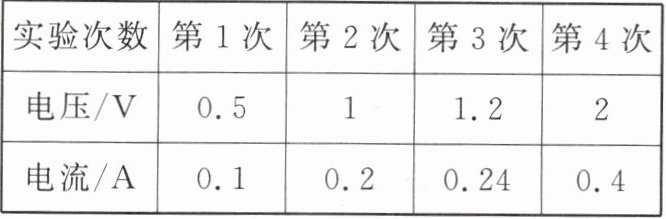

|实验次数|第1次|第2次|第3次|第4次|
|电压/V|0.5|1|1.2|2|
|电流/A|0.1|0.2|0.24|0.4|

(4) 分析表格中有效实验数据,可得结论：______。

答案：

(1)
(2)对电流表进行调零　
(3)1.5　
(4)导体的电阻一定时，通过导体的电流与导体两端的电压成正比
